# 产生性能曲线

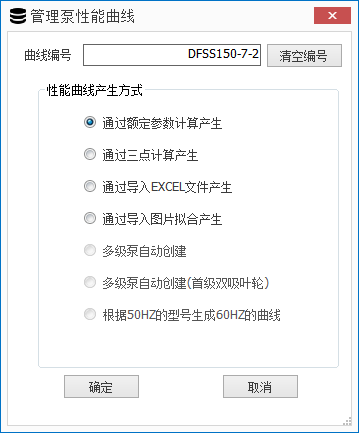

创建性能曲线主要有五种方法：单点产生性能曲线，三点产生，导入EXCEL文件产生，图片拟合产生，批量产生曲线。
# 通过导入EXCEL文件产生
- 选择“通过导入EXCEL文件产生”，然后点击“确定”，
- 点击“新建导入文件”，

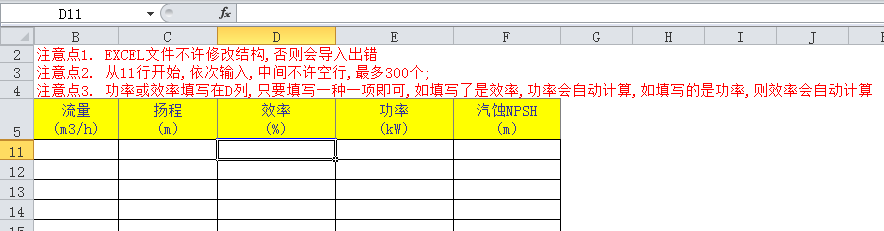

- ?将参数输入到新建的导入文件中，

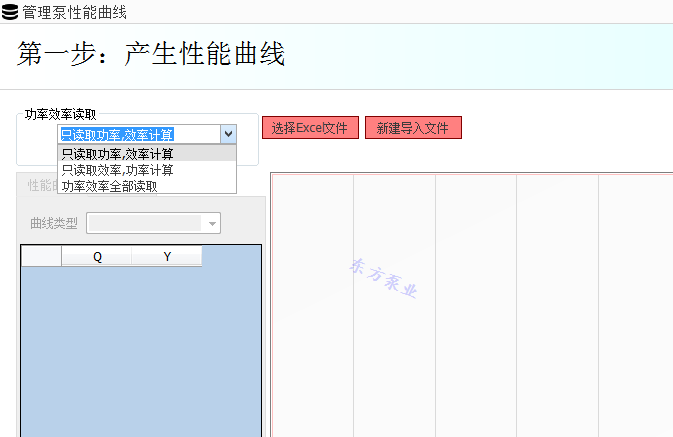

- 点击“选择EXCEL文件”，
- 点击“下一步”，

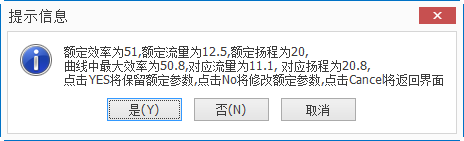

注意：输入的曲线高效点与额定参数不一致的话，会跳出提示框，点击“是”。
- 点击“结束”。
# 通过导入图片拟合产生
- 选择“通过导入图片拟合产生”，点击“确定”，如图：

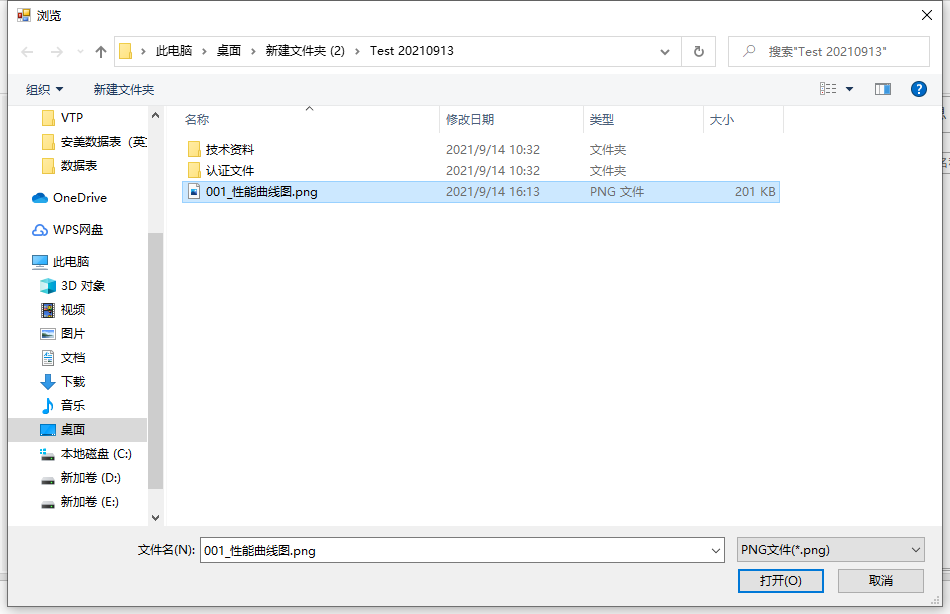

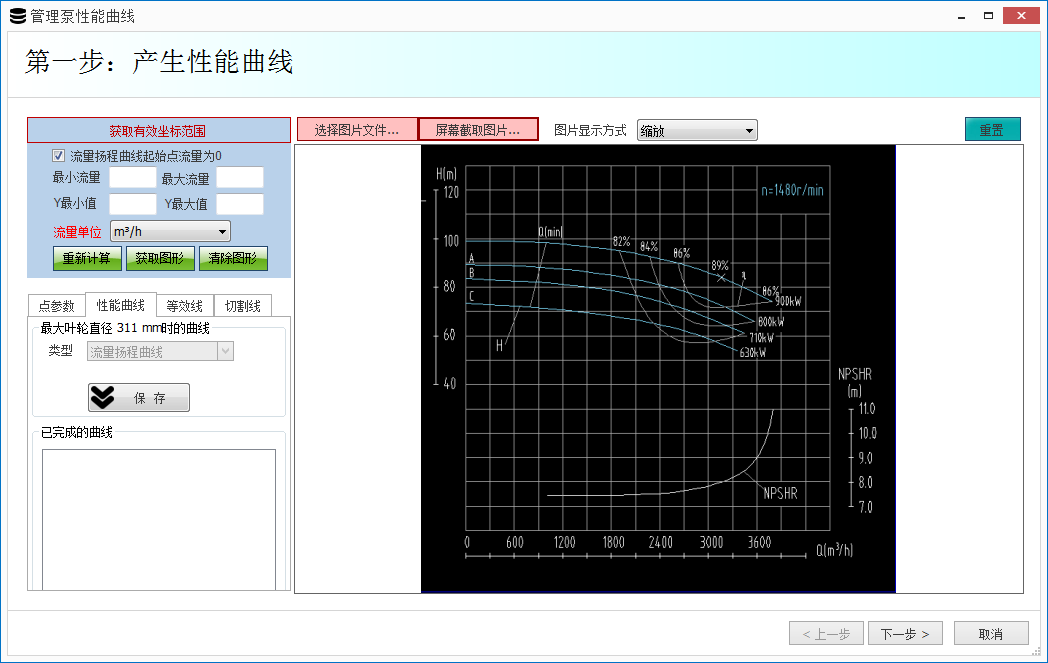

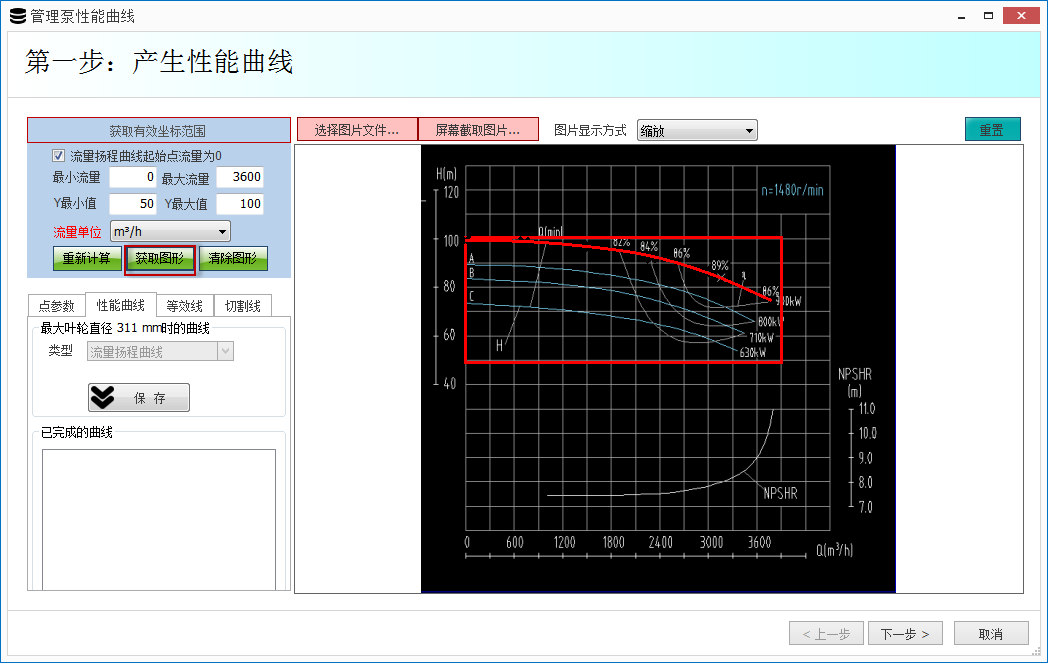

步骤： - 第一步，点击“选择图片文件”或“屏幕截取图片”，如图：
- 第二步，点击“获取有效坐标范围”，按住鼠标左键拖动，框住需要的范围，输入最大最小流量，Y值，如图：

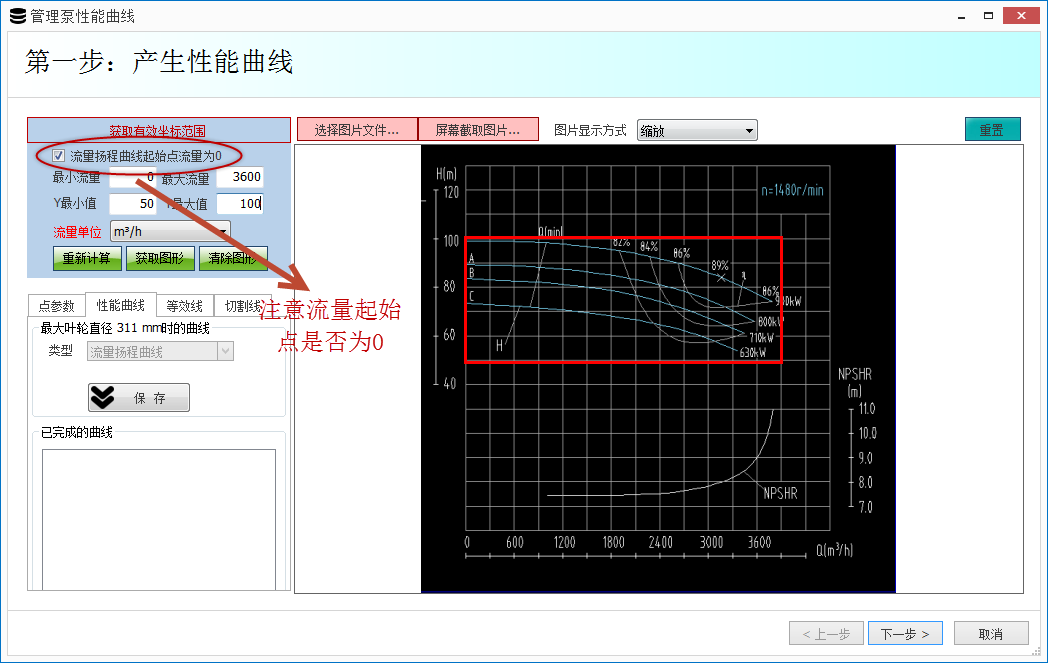

- 第三步，点击“获取图形”，选择需要的性能曲线上的点，选择至少4点，连称所需曲线。
对于已经获取的点，若不满意，可以在图表中单击右键，选择“”清空当前图像点，再重新开始获取图形点。

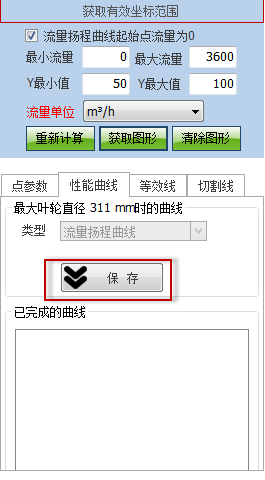

- 第四步，图形点全部获取完成后，点击左侧界面“保存”。

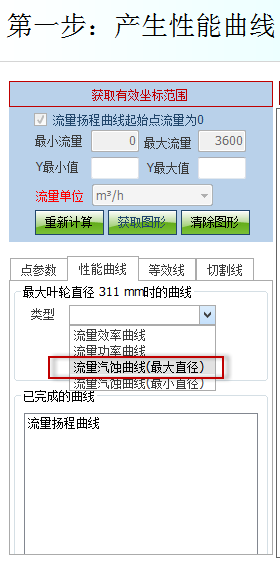

- 第五步，获取汽蚀线。
在获取汽蚀曲线时，对于叶轮可切割的型号，需要区分最大和最小直径的汽蚀线。

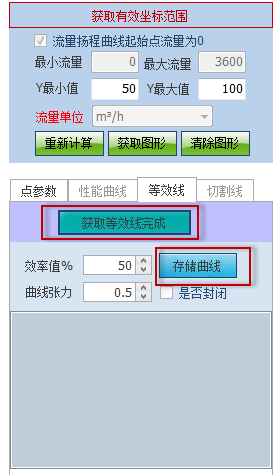

- 第六步，选中左侧界面的“等效线”，然后重复第二步、第三步。每获取一条等效先，在左侧输入效率值，点击 “存储曲线”，在效率全部获取完成后点击“等效线获取完成”。

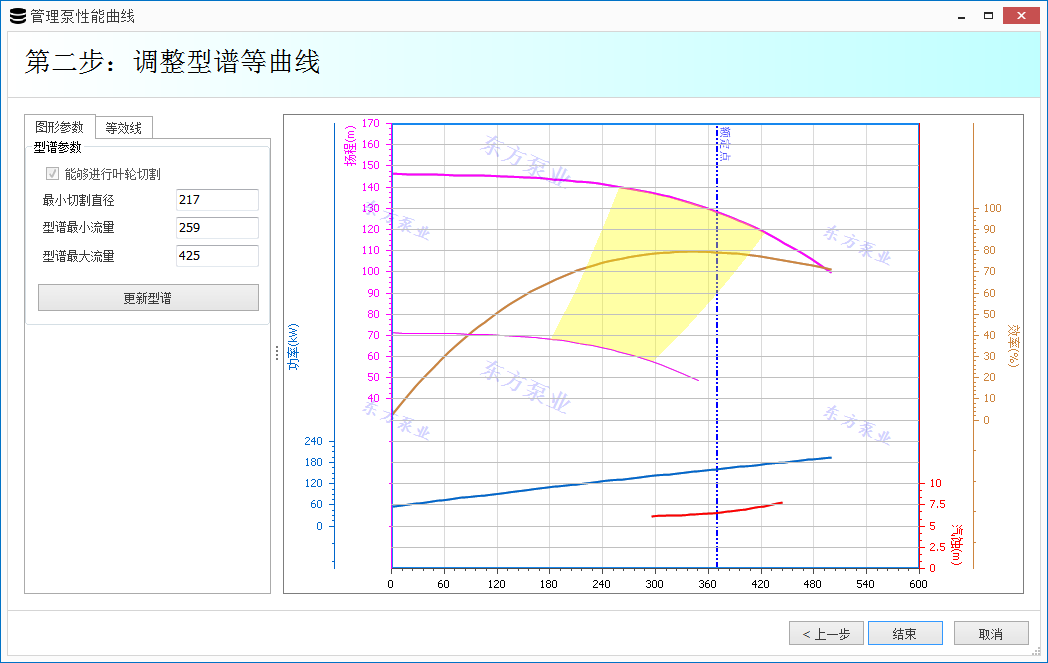

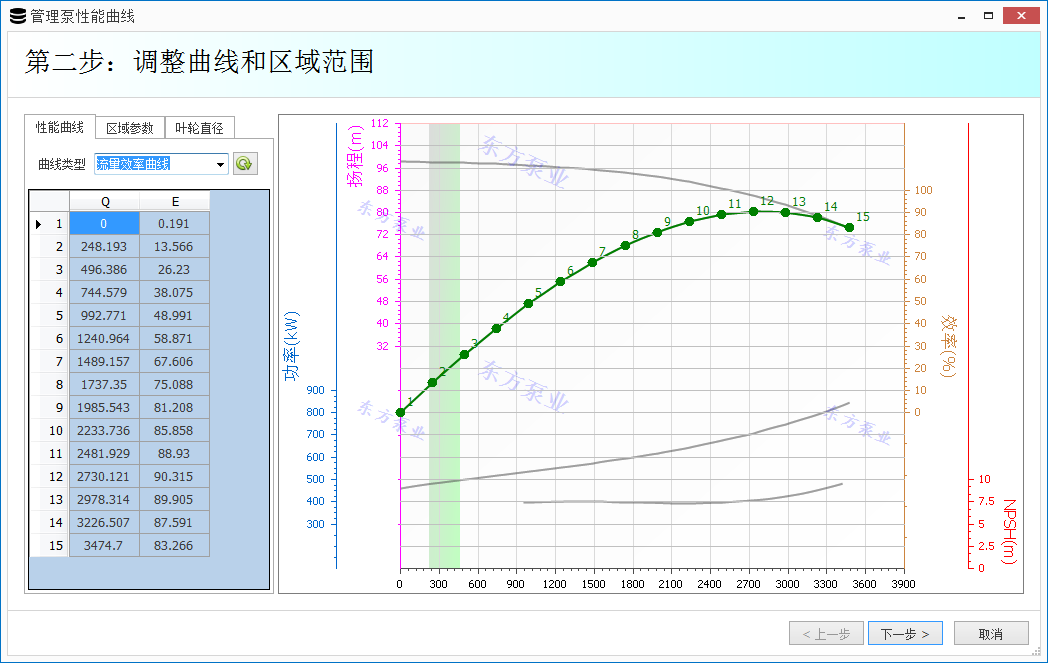

- 然后点击“下一步”，如果拟合出来的曲线与输入的额定参数相同测没有提示信息，如果不相同则会跳出提示信息，点击“忽略修改”，出现型谱图。

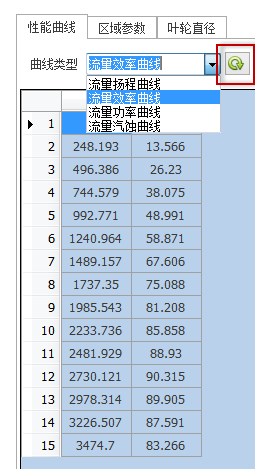

- 在左侧选择流量效率曲线、流量功率曲线，并点击绿色刷新按钮。
- 若叶轮可切割，点击叶轮直径，开始添加切割线。

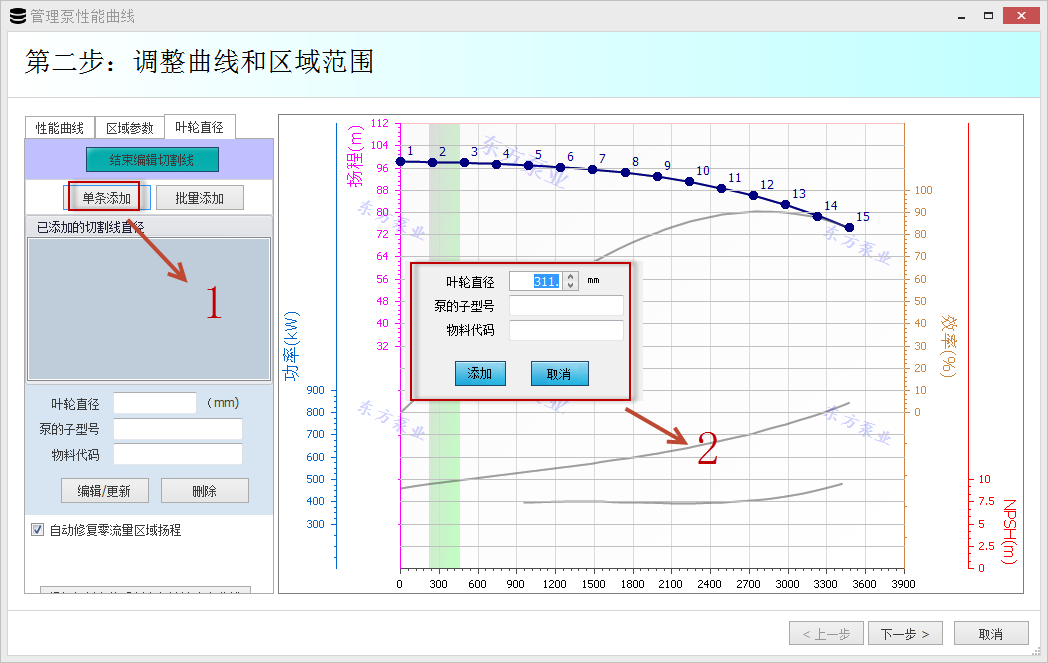

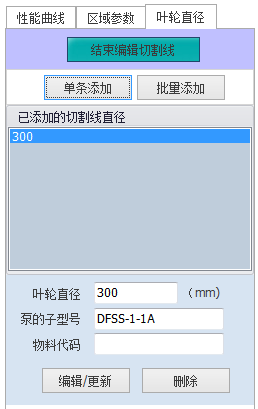

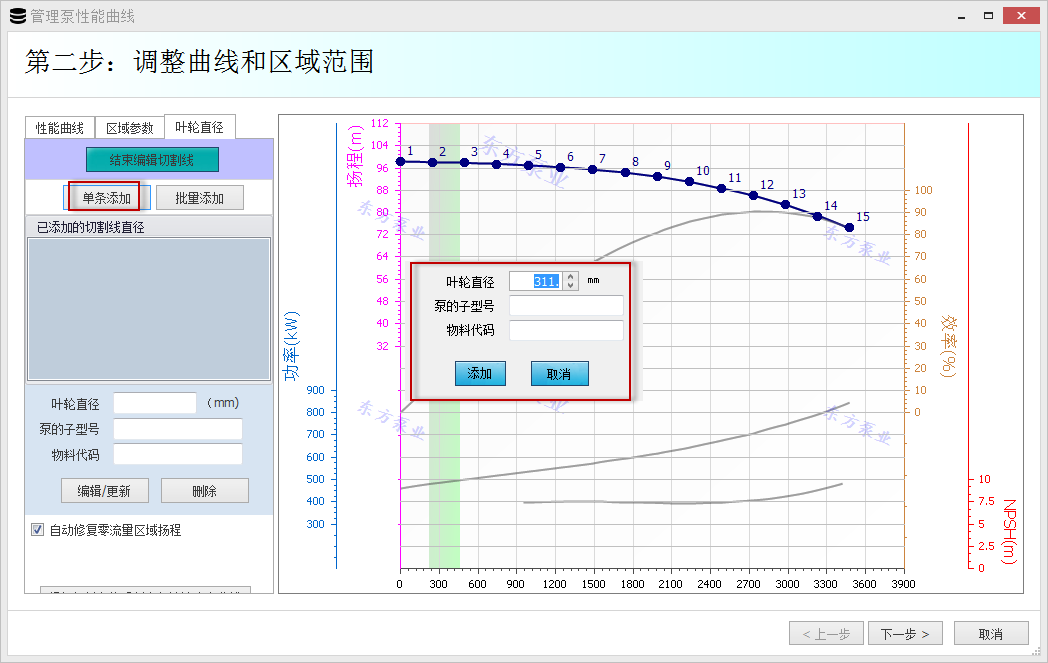

- 点击 “单条添加”，输入叶轮直径和子型号，点击 “添加”按钮。
- 若输入有误。可在左侧对所选切割线进行编辑、删除等操作。
# 单击产生性能曲线

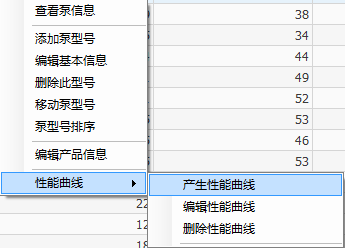

- 在已经添加的水泵型号上单击鼠标右键，选择“产生曲线信息”。
- 选择“通过额定参数计算产生”，点击 “确定”。
注意：关死点系数是指在关死点时的扬程与额定点扬程之比，其值必须大于1。
- 关死点系数可以不输入，系统会有默认的关死点系数，点击“刷新”，如图：

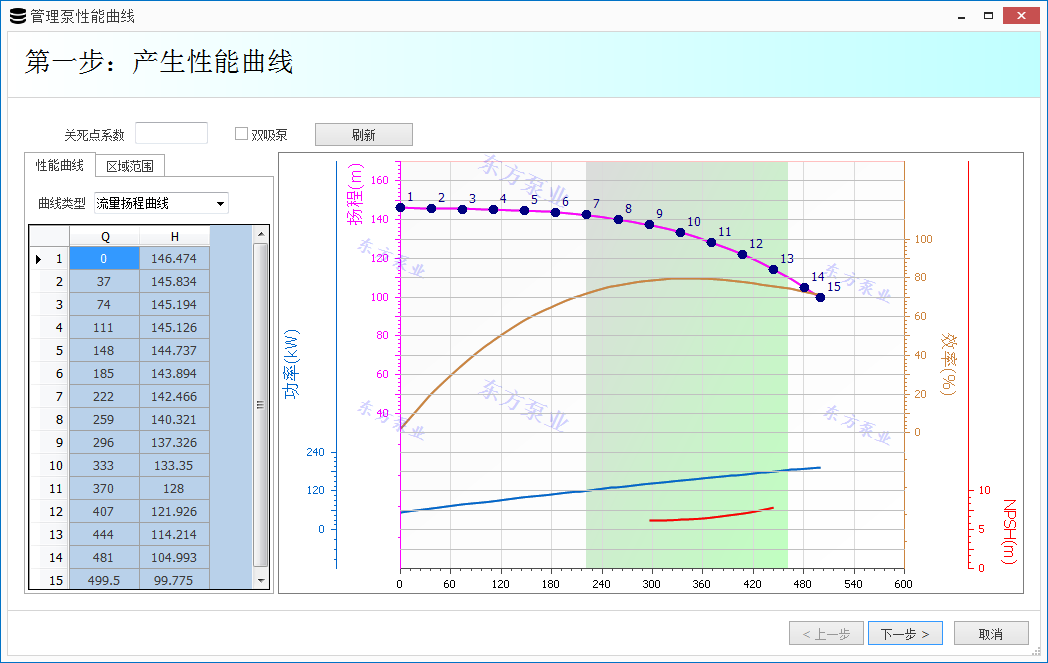

- 则出现水泵型谱
- 点击“结束”，出现“性能曲线创建成功”，点击“确定”，曲线创建完成。
# 批量产生性能曲线
# 批量产生性能曲线

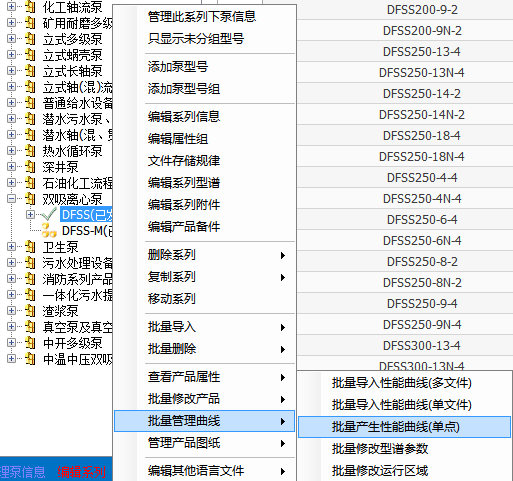

在系列上单击鼠标右键，选择“批量产生性能曲线”。批量产生性能曲线是根据额定点的参数来计算产生曲线的。

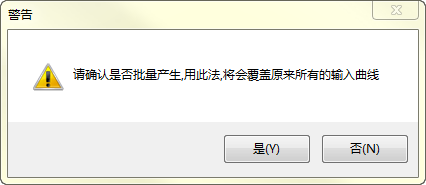

点击“批量产生”会弹出一个警告框，点击“确定”，

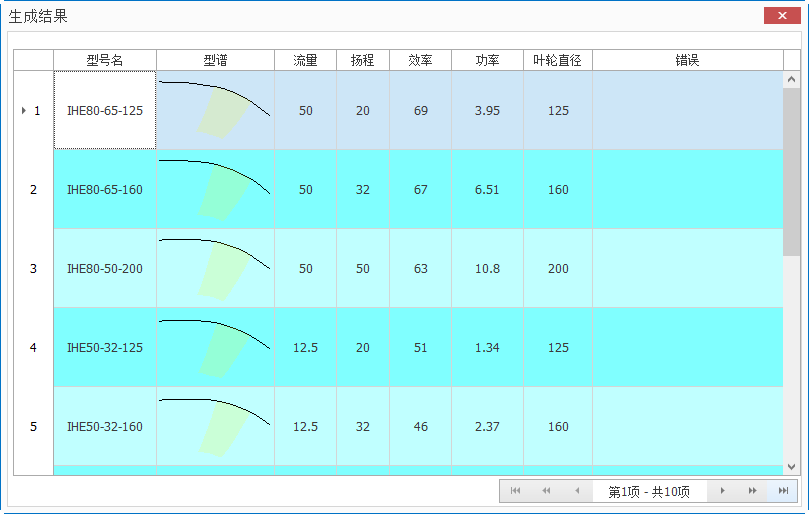

若出现上图所示的图框表示曲线已经成功生成。
也可通过导入文件来生成曲线。
根据曲线模板，选择对应的导入方式，在导入界面配置好之后，点击“导入”按钮即可。
# 批量产生性能曲线（多个文件）

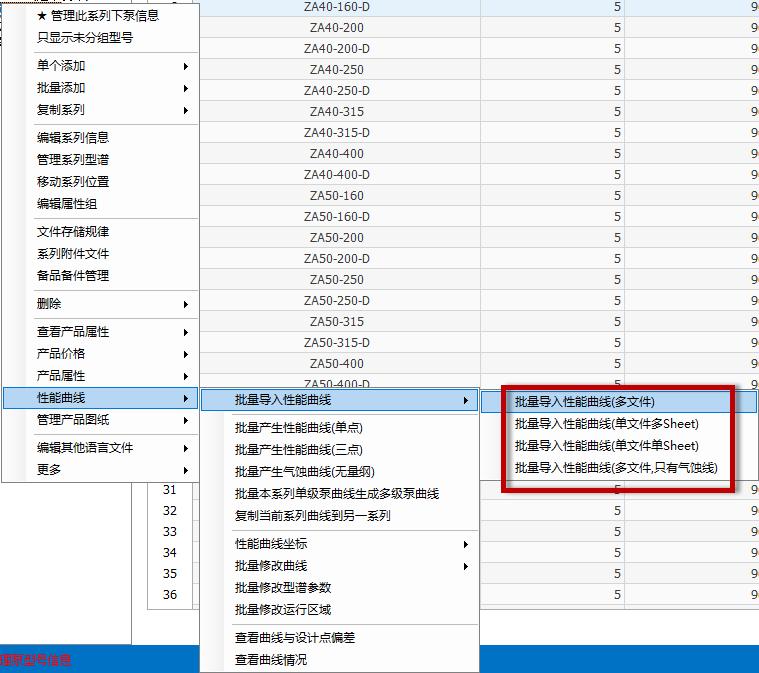

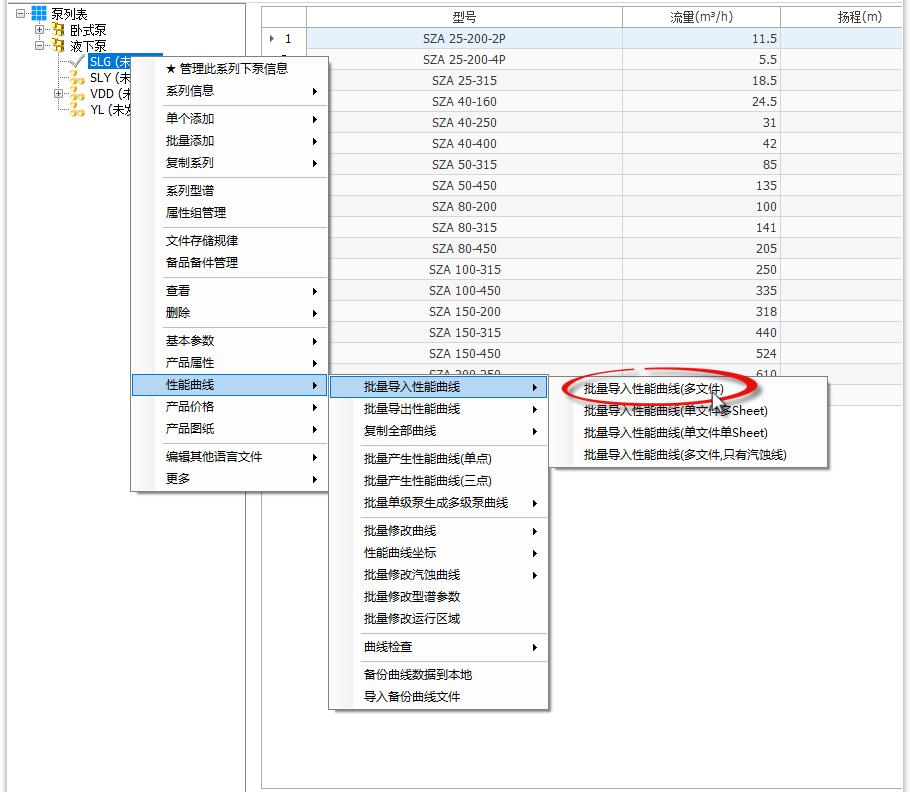

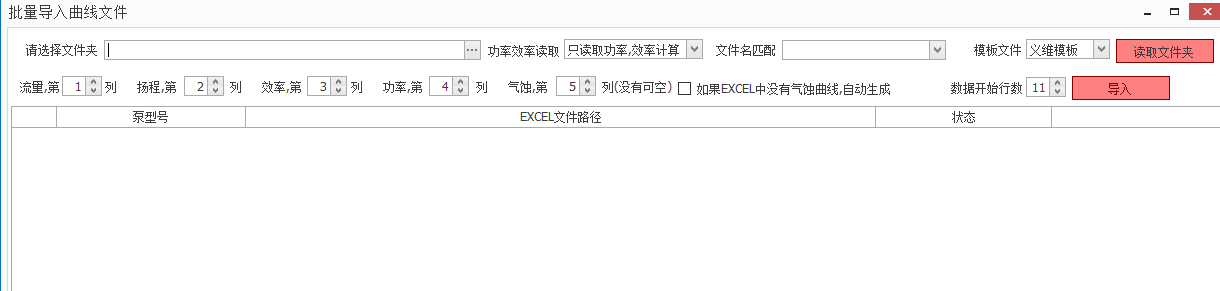

- 在系列上单击鼠标右键，“性能曲线” > “批量导入性能曲线” ，选择 “批量产生性能曲线（多个文件）”。

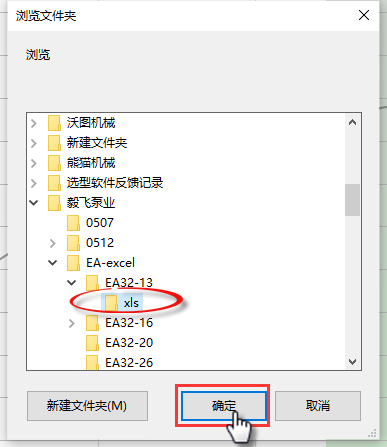

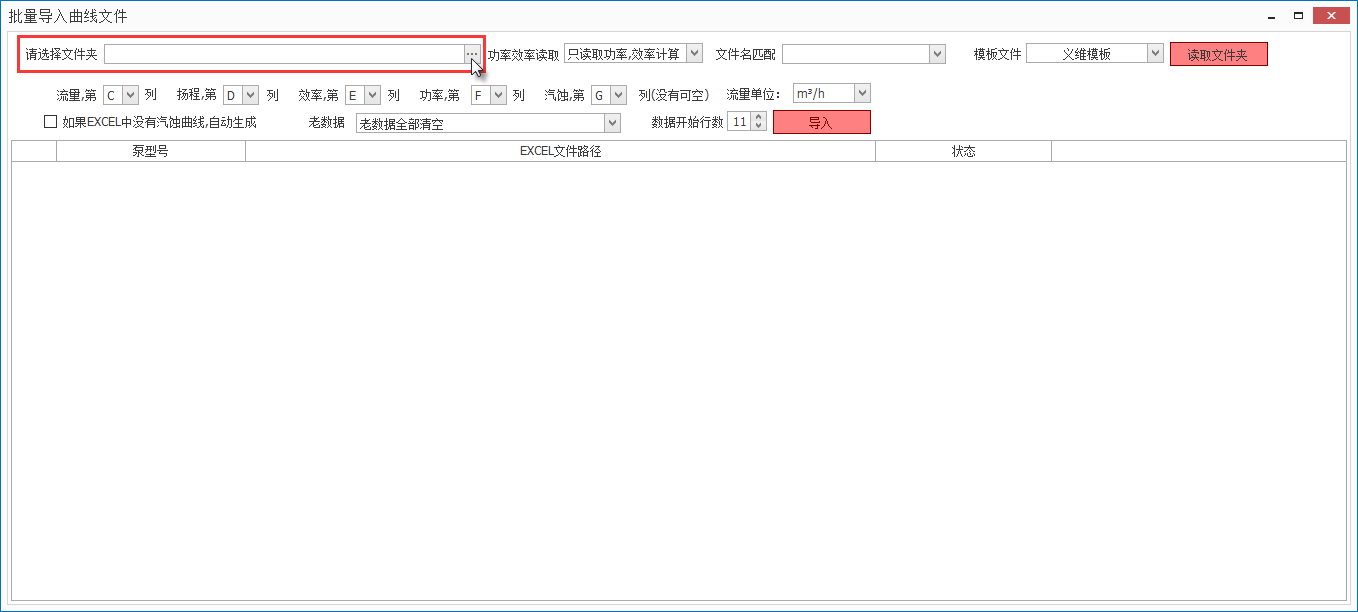

- 第一步 ，选择读取文件夹。如图：

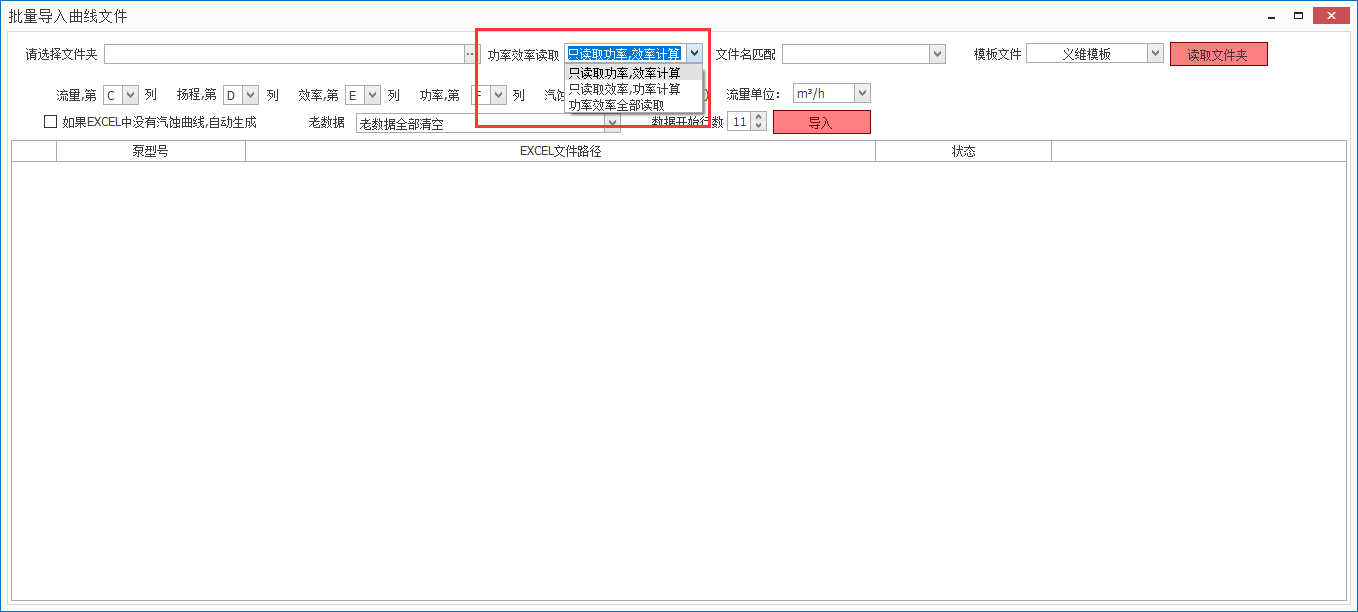

- 第二步 ，选择功率效率读取方式。如图：

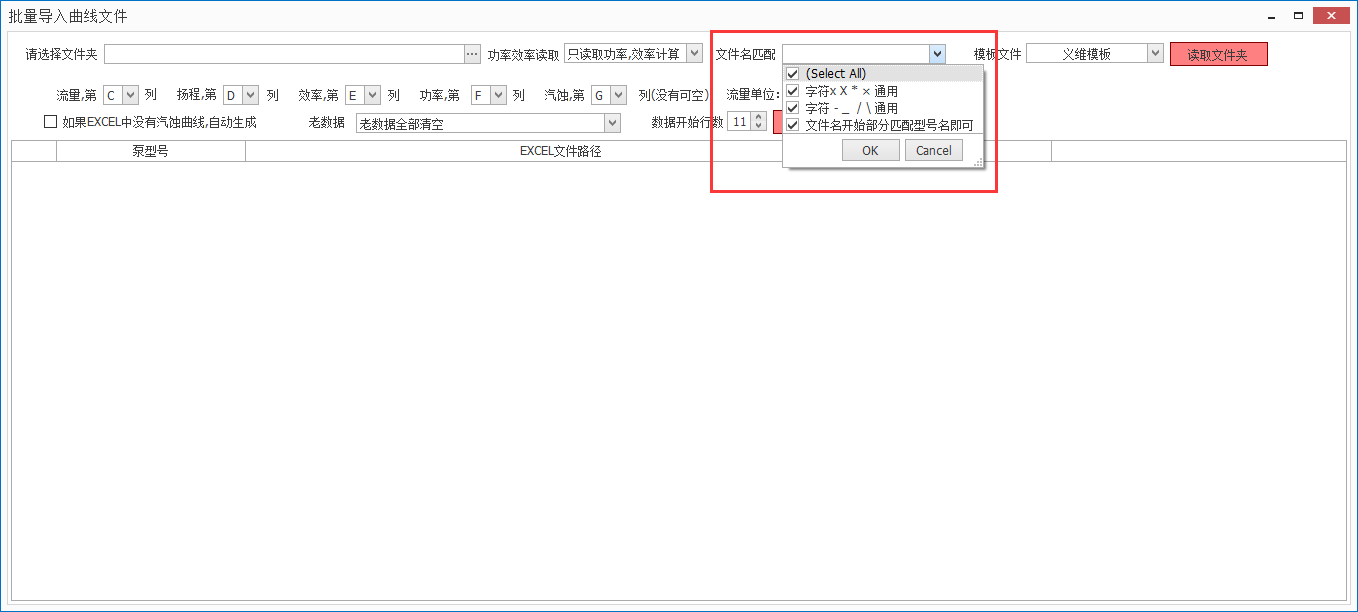

- 第三步 ，选择文件名匹配方式。如图：

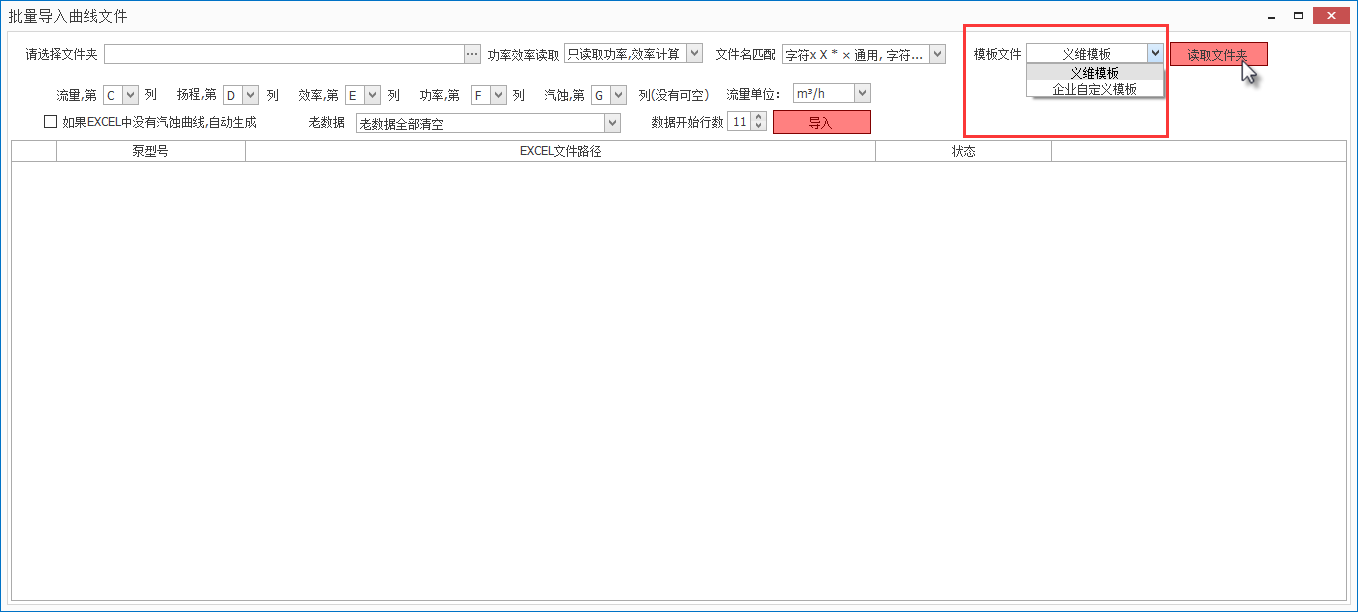

- 第四步 ，选择读取模板。
- 第五步 ，点击 “读取文件夹”。 如图：

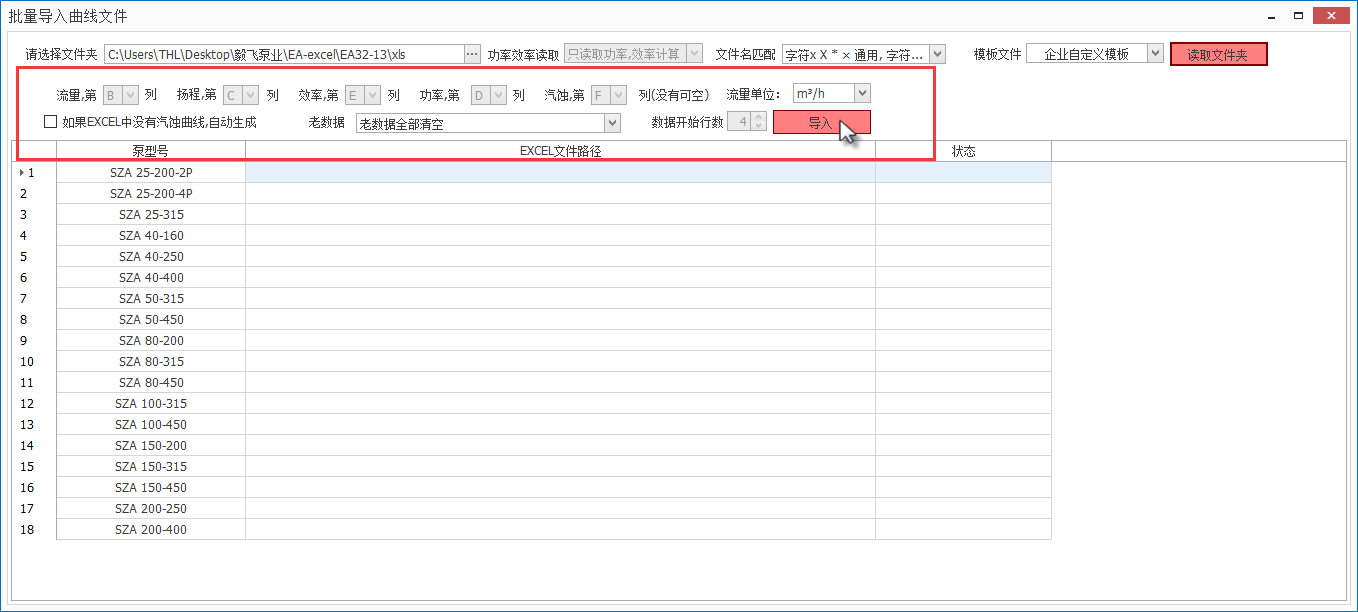

- 第六步 ，设置 流量、扬程、效率、功率、汽蚀、流量单位 以及数据开始行数。
- 第七步 ，点击“导入”
# 通过三点计算产生
- 选择“通过三点计算产生”，输入最小和最大流量点的参数，如图：
- 点击“刷新”，如图：
- 点击“保存”。
# 编辑原来的曲线
# 编辑性能曲线
- 对于已经产生性能曲线的型号，右键单击泵型号，点击“编辑性能曲线”会编辑已经生成的曲线。在这个界面可以对曲线进行修改，有三种方式。

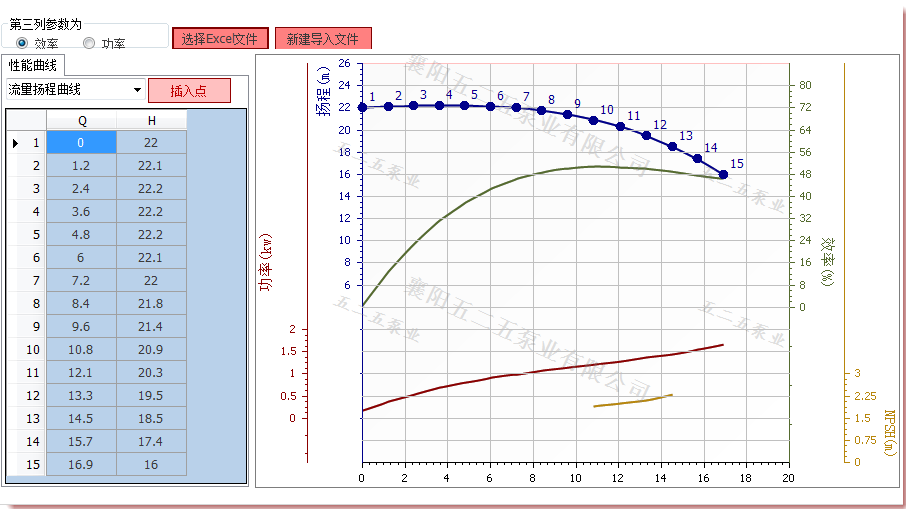

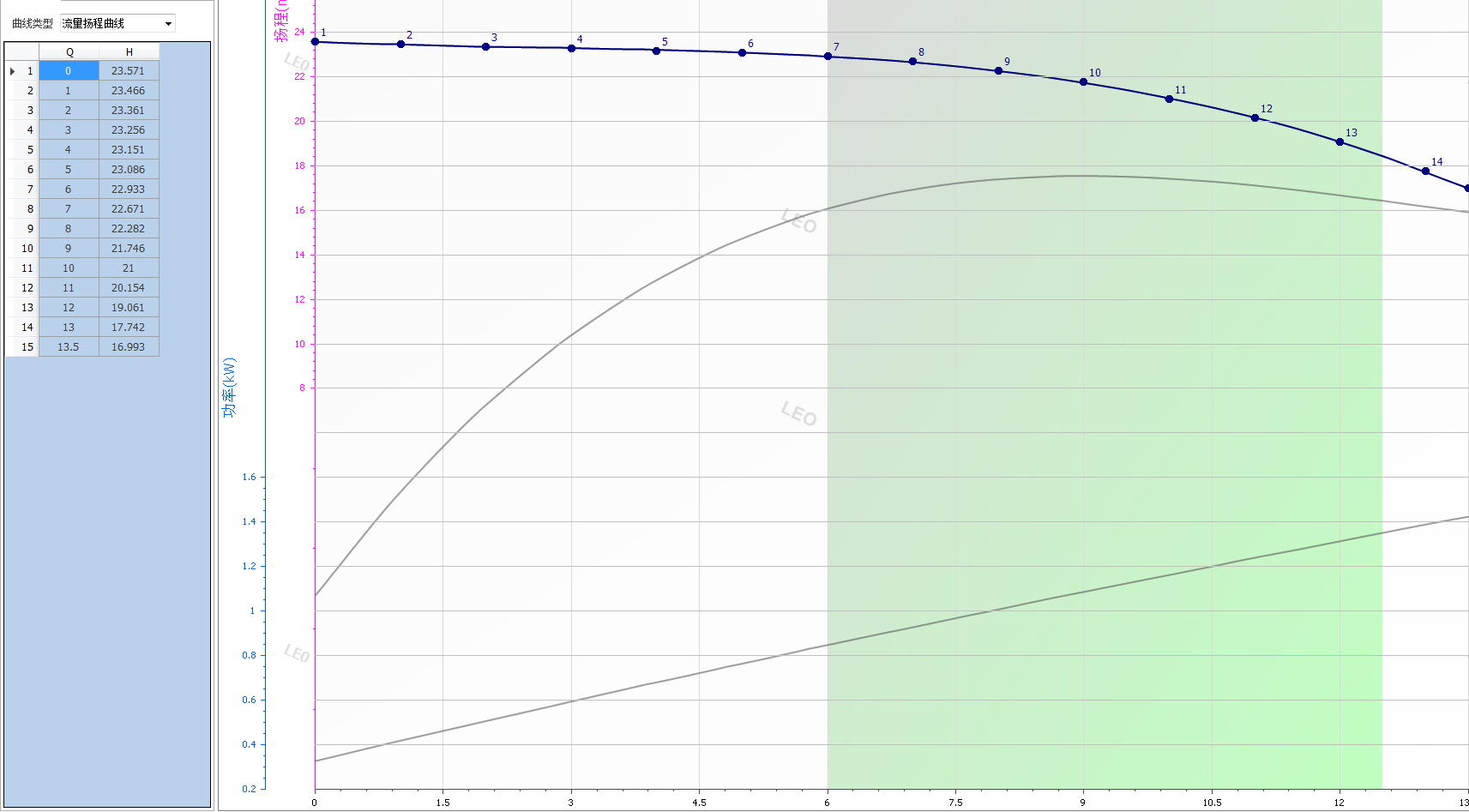

- 第一种方式：在界面左侧修改数据, 点击“插入点”可以插入新的数据点，如图：
- 选择不同的曲线修改

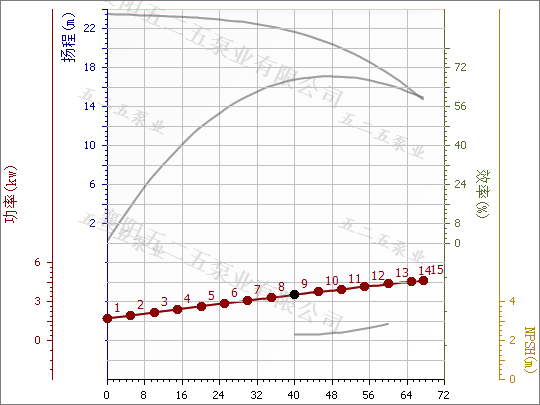

- 第二种方式：在界面右侧选择性能曲线上的点，当点变成黑色了，即可进行调整，通过键盘的方向键进行调整。软件默认是键盘调整模式，在键盘调整模式中可设置键盘的调整幅度，右键单击，选择“键盘微调设置”如图：
- 第三种方式：在界面右侧选择性能曲线上的点，当点变成黑色了，即可进行调整，通过鼠标进行调整。软件默认是键盘调整模式，需要调整到鼠标拖动模式，在曲线图上单击右键，选择“鼠标拖动模式”，即可进行修改。
- 第一种方式：在界面左侧修改数据, 点击“插入点”可以插入新的数据点，如图：
- 编辑完成后，点击左下方“结束”。
# 编辑性能曲线（切割）

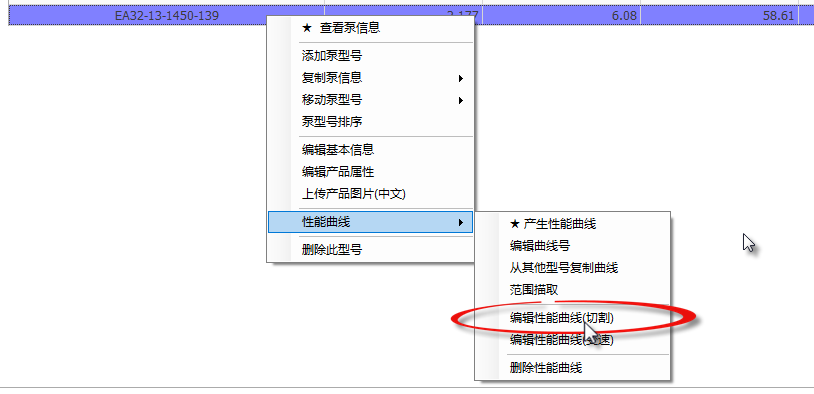

- 对于已经产生性能曲线的型号，右键单击泵型号，点击 “性能曲线” 选择 “编辑性能曲线（切割）”

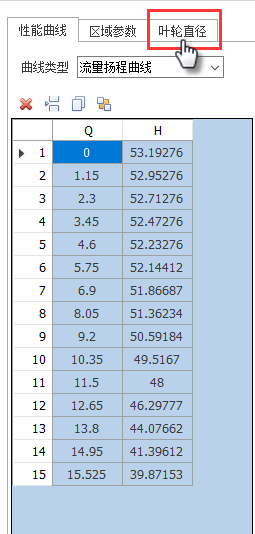

- 点击 “叶轮直径”， 如图：
- 点击按钮 “开始编辑切割线” 。如图：

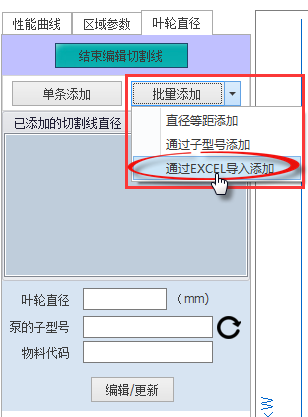

- 点击 “批量添加”，选择 “通过EXCEL导入添加 ” 。
- 选择读取文件，点击 “确定”。
- 确认导入进来的切割线是否正确。

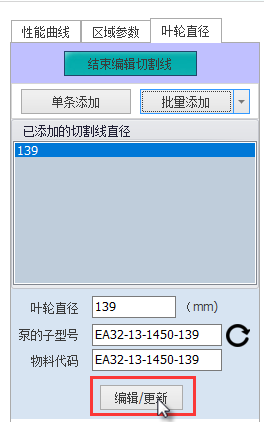

- 点击 “编辑/更新” 按钮
- 完成 点击 “结束编辑切割线”
# 编辑性能曲线下的图表右键菜单
在图表上单击鼠标右键，如下图，可对图标坐标进行设置，使图表看上去美观、清晰。以及其他导出操作。

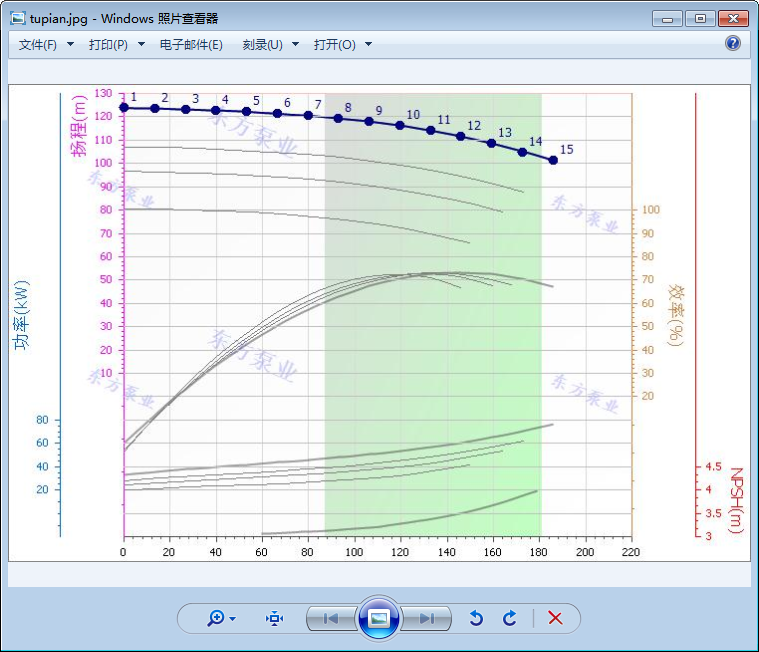

- 导出图片文件
- 将图表导出成图片。
- 将图表导出成图片。
- 导出EXCEL文件
- 将图表导出成EXCEL 文件。。
- 将图表导出成EXCEL 文件。。
- 设置图表坐标

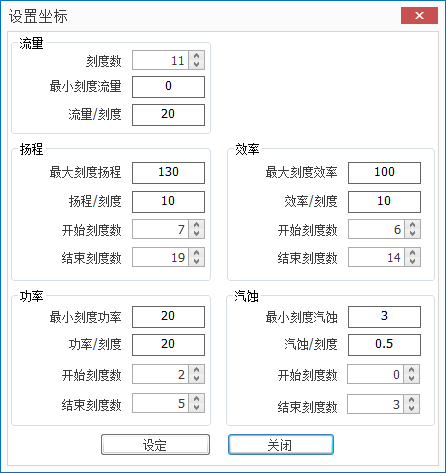

- 右键图表，点击设置图表坐标，对图表的坐标进行修改。
以对扬程坐标修改为例：
注意：刻度指两条刻度线之间的间隔量。
- 右键图表，点击设置图表坐标，对图表的坐标进行修改。
- 编辑水泵型谱

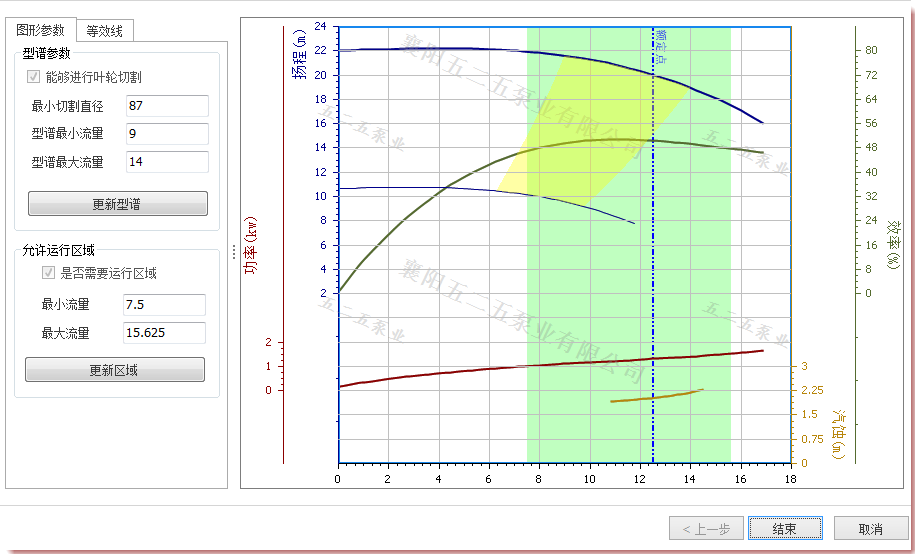

- 可以修改图形参数，等效线。
- 可以修改图形参数，等效线。
- 水泵型谱下的右键菜单
- 在曲线图表上单击鼠标右键，出现右键菜单，可进行设置坐标、导出图片等操作，如图：

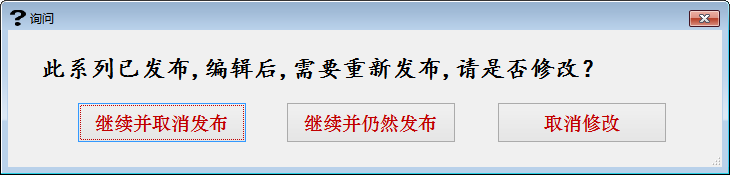

- 等效线修改完成之后点击“结束”，若该型号已发布点击“继续并任然发布”。
- 在曲线图表上单击鼠标右键，出现右键菜单，可进行设置坐标、导出图片等操作，如图：
# 性能曲线图范围描取

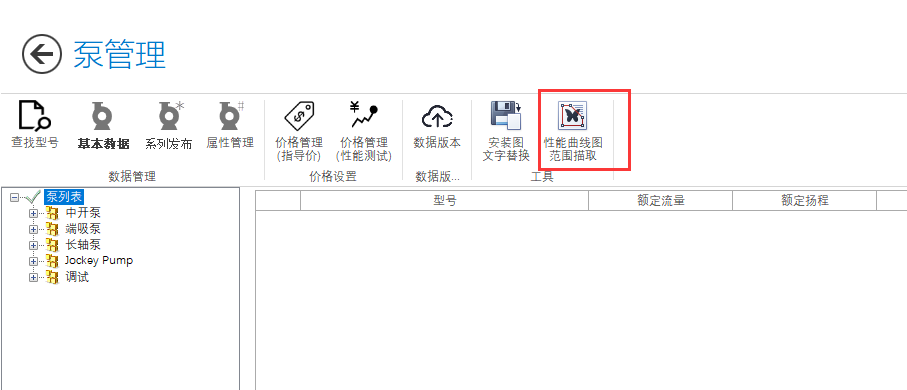

- 点击红色框中按钮（性能曲线图范围描取）

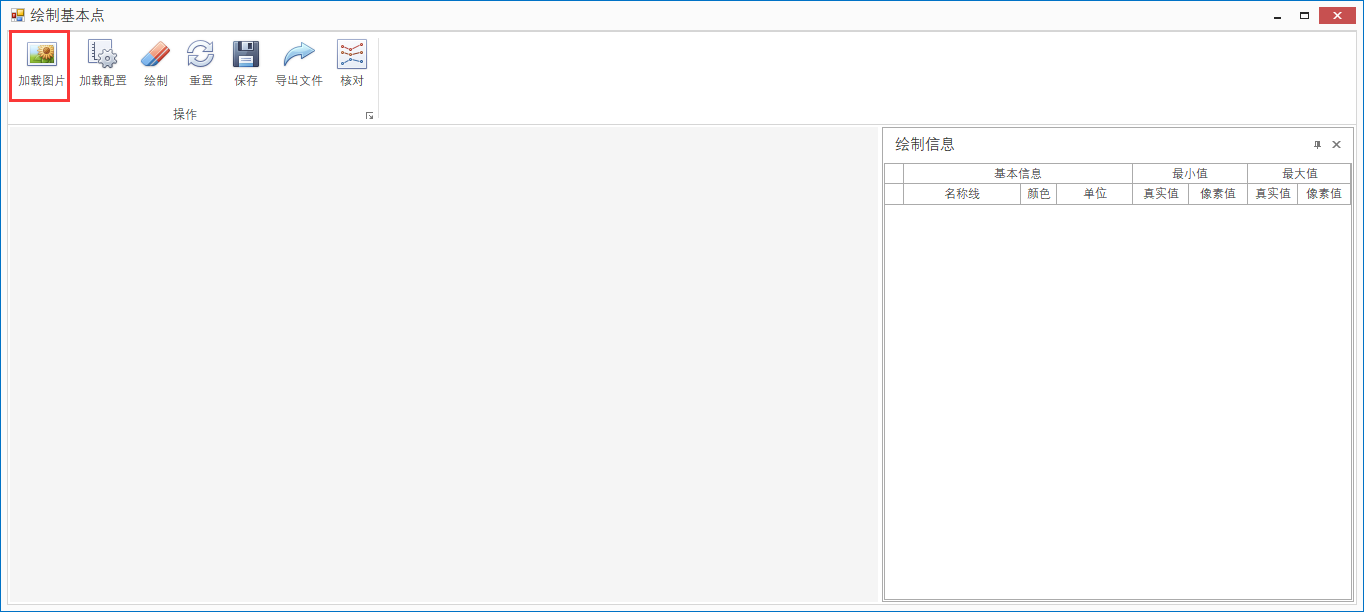

- 界面打开后点击 “加载图片” 按钮。
- 选择要要描取的性能曲线图片。

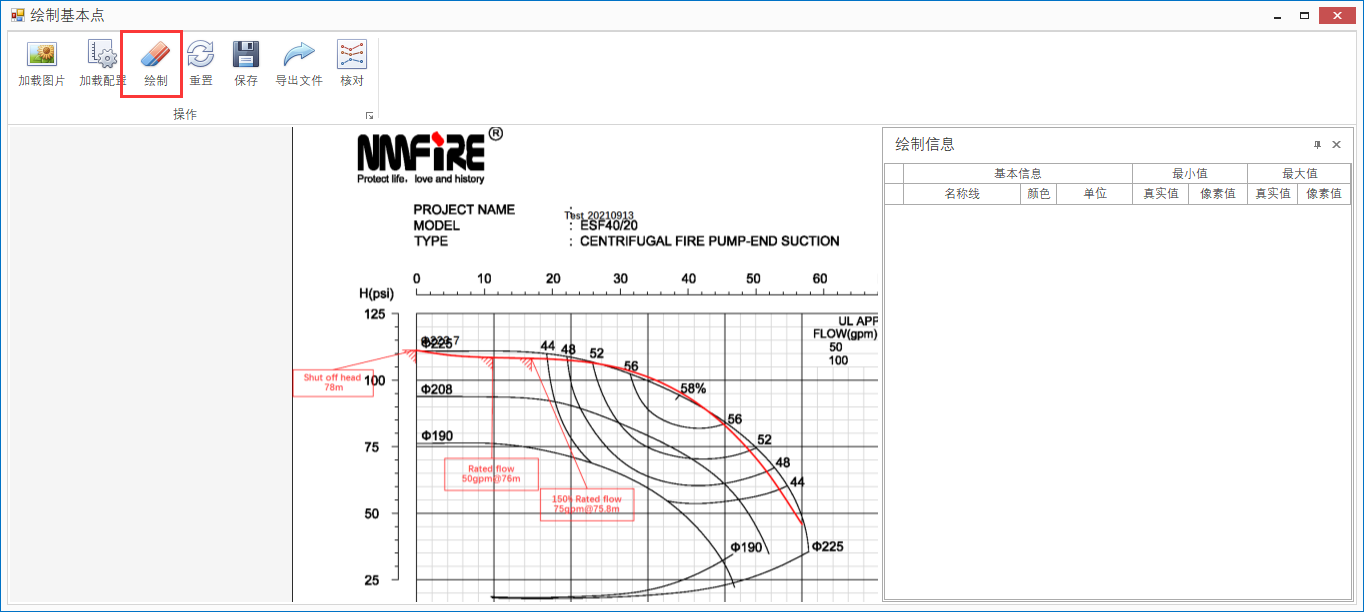

- 点击红色框中 “绘制” 按钮。

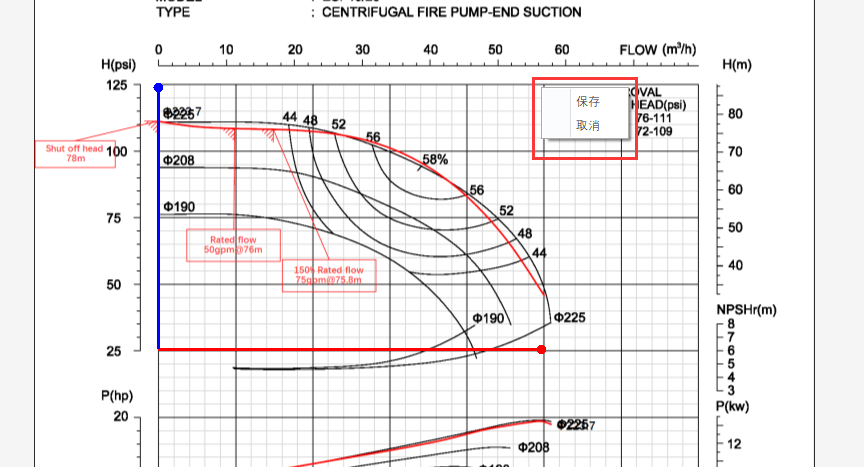

- 选择绘制类型，开始绘制。

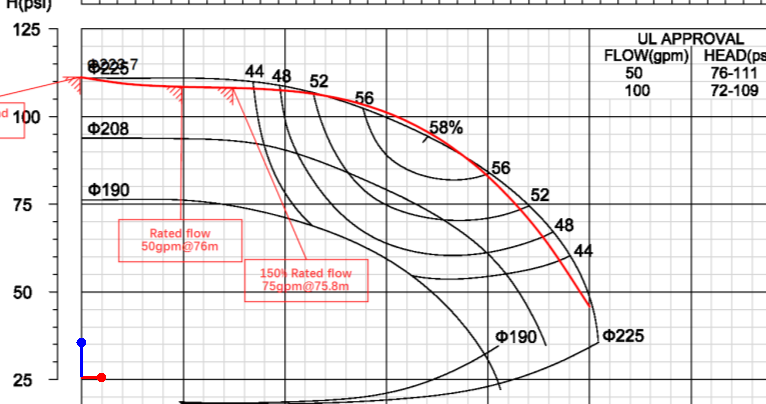

- 确定好开始绘制的点，按住鼠标左键，移动即可。

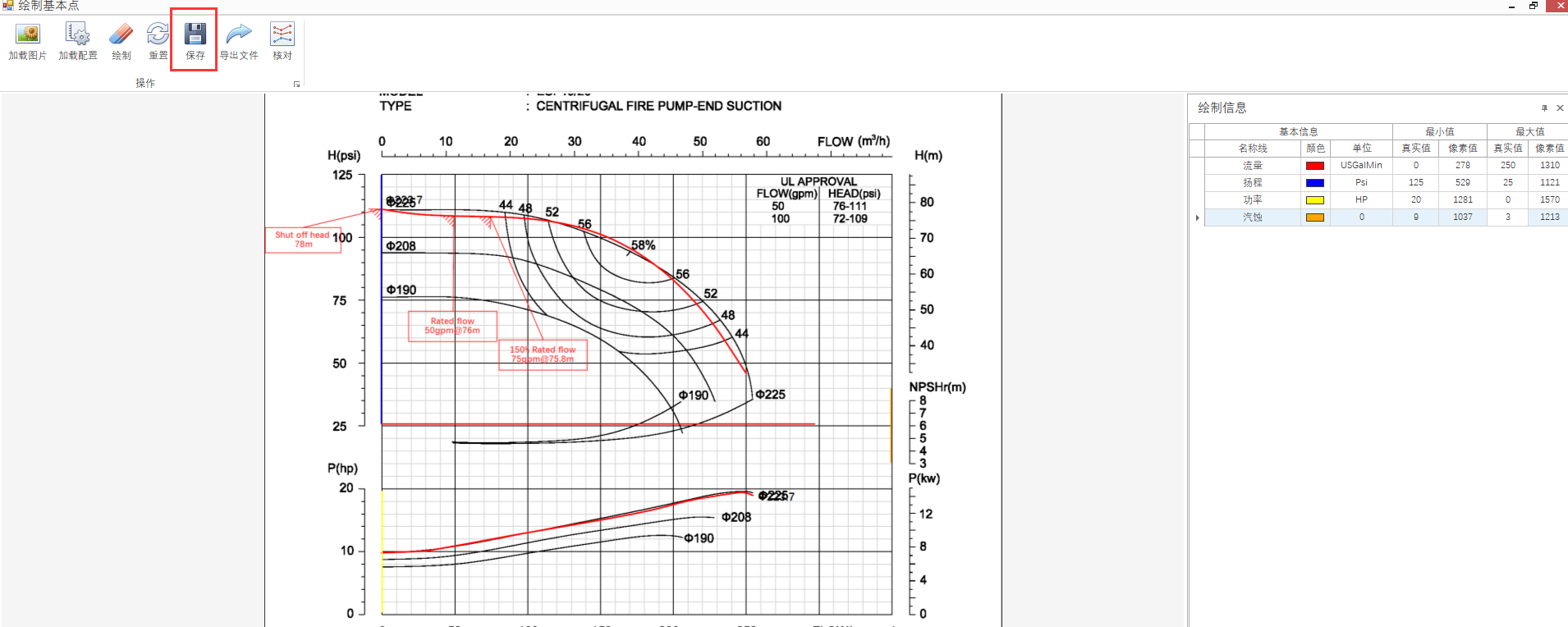

- 绘制完成，松开鼠标左键，点击保存，即可在右侧看到绘制信息。

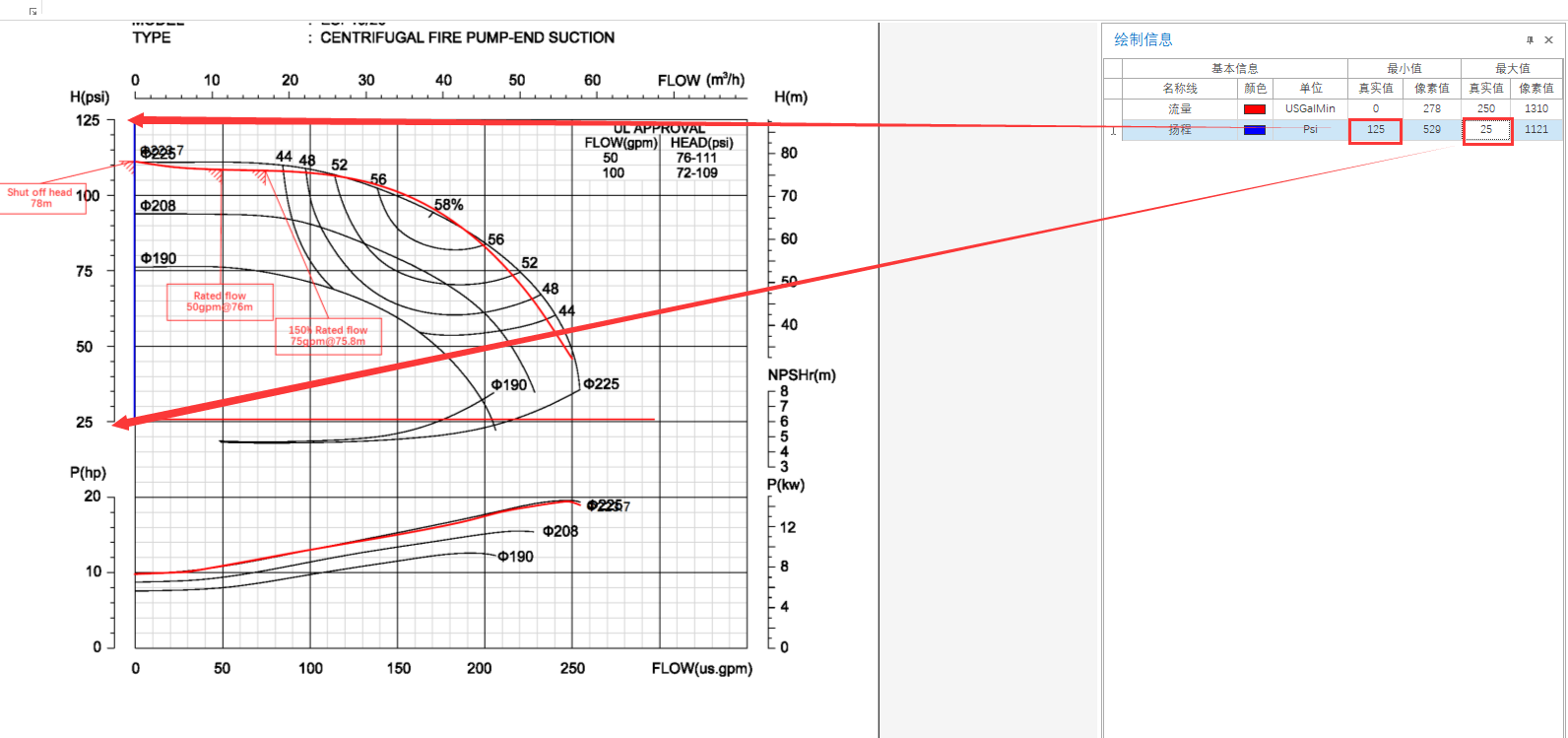

- 根据绘制图片上的坐标信息，在右侧表格中填好。
- 注意：除流量以外，其他最大值最小值要反过来填。
- 如下图所示。
- 备：若绘制有错，可点击上方 “重置“ 按钮。
- 绘制完成点击保存即可。
- 文件与开始图片在同一路径。
# 删除性能曲线

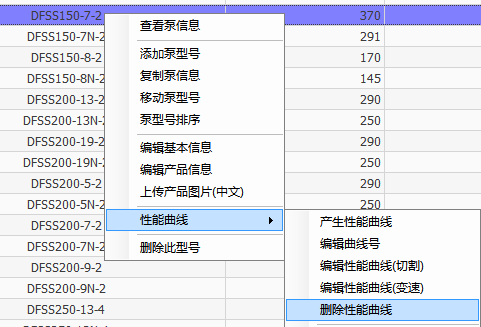

在水泵型号上单击鼠标右键，选择“删除性能曲线”
