# 产品实物图
# 添加产品实物图
- 产品实物图，红色框中所选，可以识别大部分图片格式，上传完成后，点击“生成简图”按钮可生成简图。
# 编辑产品实物图
- 产品实物图，红色框中所选，可以识别大部分图片格式，修改图片路径和CAD文件路径,上传完成后，点击 "生成简图" 按钮可生成简图。
# 安装图尺寸图
# 添加安装图尺寸图
- 安装尺寸图，红色框中所选，可以上传图片和CAD文件
# 编辑安装图尺寸图
- 安装尺寸图，红色框中所选，修改图片路径和CAD文件路径,可以上传修改图片和修改CAD文件
# 结构图
# 添加结构图
- 结构图，红色框中所选，可以上传图片和CAD文件，展示产品的爆炸图。
# 编辑结构图
- 结构图，红色框中所选，修改图片路径和CAD文件路径,可以上传修改图片和修改CAD文件，展示产品的爆炸图。
# 外形尺寸图
将产品的安装图或者尺寸图等信息添加到系统里面。
# 添加外形尺寸图
- 外形尺寸图，红色框中所选，可以上传图片和CAD文件（当该系列下所有产品共用一张安装图时，在此上传，一般不推荐在此处上传）
# 编辑外形尺寸图
- 外形尺寸图，红色框中所选，修改图片路径和CAD文件路径,可以上传修改图片和修改CAD文件（当该系列下所有产品共用一张安装图时，在此上传，一般不推荐在此处上传）
# 批量添加外形尺寸图（每个型号只有一种安装图）

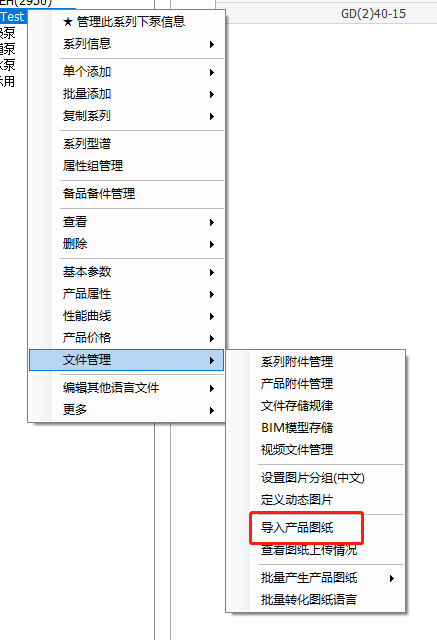

- 在系列上单击鼠标右键，选择“批量导入产品图纸”，如图：

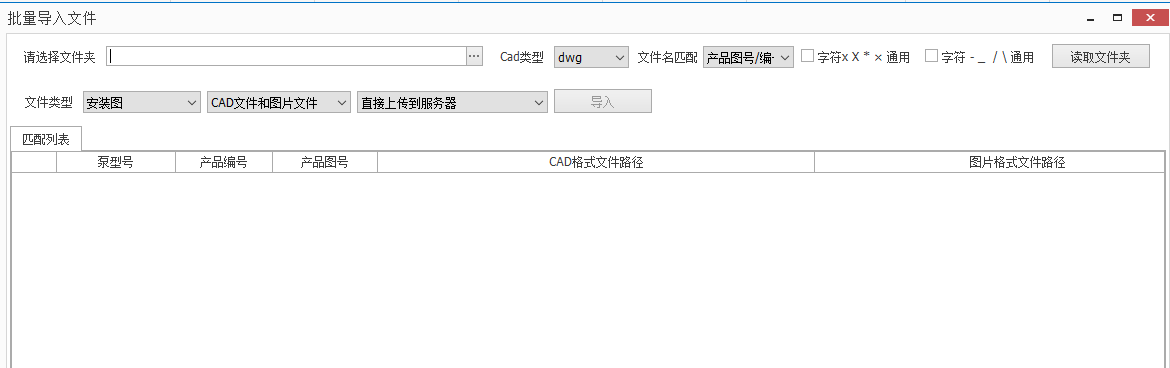

- 选择文件夹，
注意：文件夹中文件名需要与产品型号或者产品编号或者产品图号其中一个名称相同才能正确导入，可在“文件名匹配中”进行选择，若产品名称中含有“\”等特殊字符，可将“字符通用”勾选上。
- 点击 “ 读取文件夹”
- 选择文件类型，文件类型包括安装图，结构图，产品尺寸图，点击“导入”。若图纸过多，上传会报错，则将“直接上传到服务器” 切换成“先放在本地，再手动复制到服务器”，然后将文件复制到服务器中对应的文件夹。
# 批量添加外形尺寸图（每个型号有多种安装图）

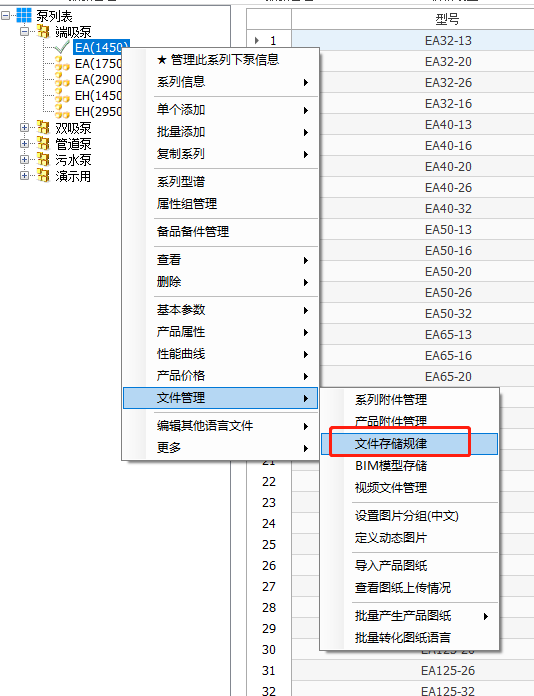

- 右键单击泵系列名称，点击文件存储规律。

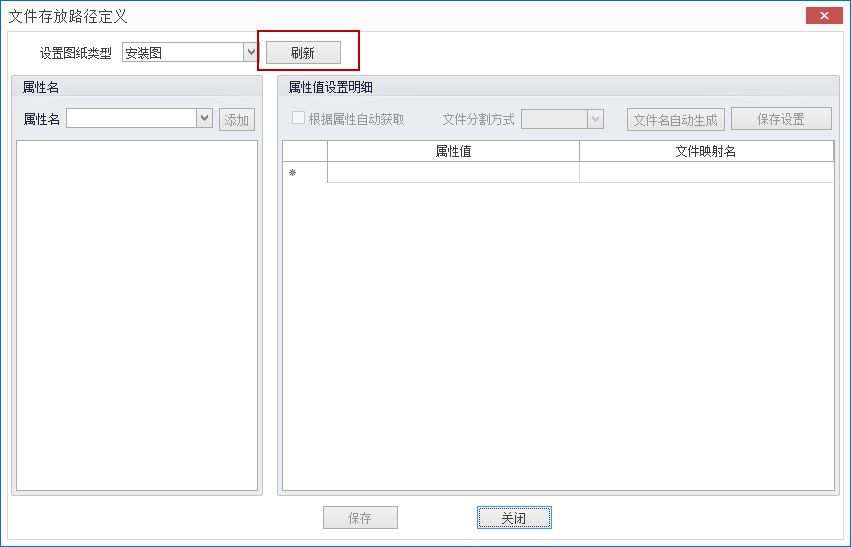

- 点击刷新按钮
- 然后点击下拉框定义安装图文件名，点击添加按钮，选择文件分割方式。
- 下面以DFSS系列为例，DFSS系列每一型号对应多种电机功率安装图。

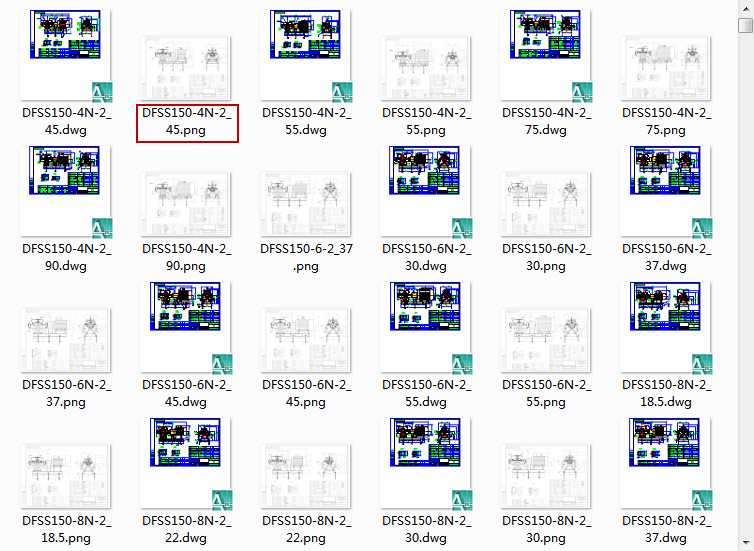

- 安装图文件名为“型号名”+“下横杠”+“电机功率”

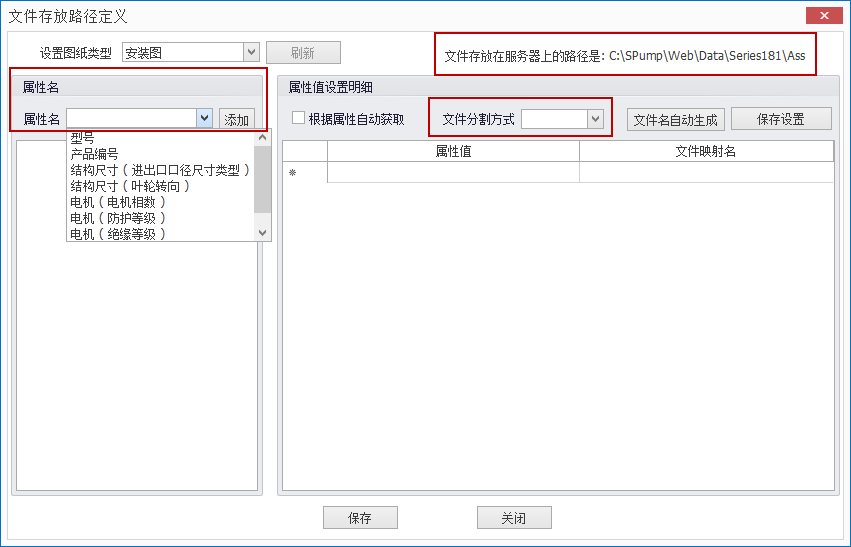

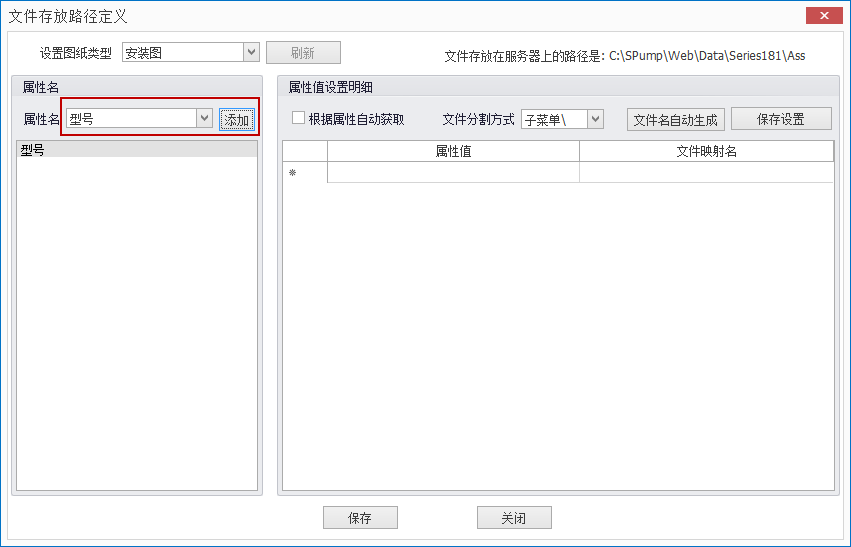

- 在文件存储规律界面中，点击属性名下拉框，选择“型号”，点击“按钮”。

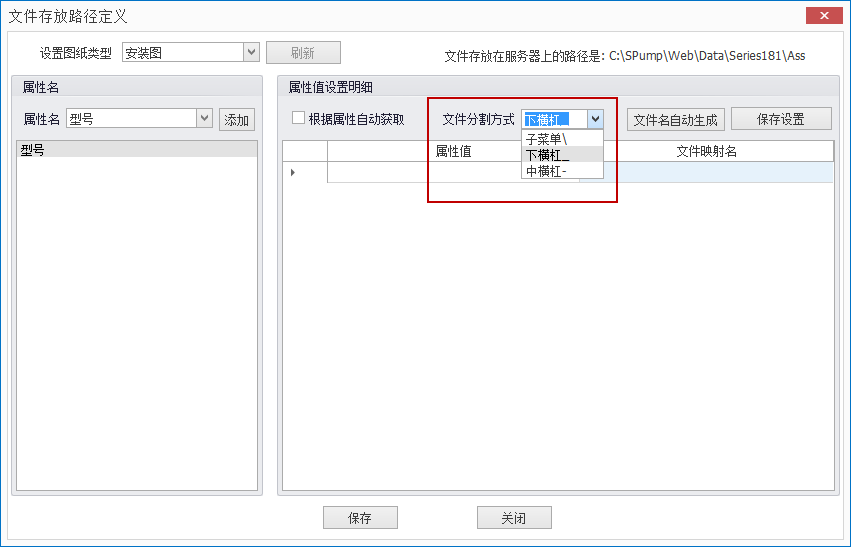

- 在文件分割方式中选择下横杠。

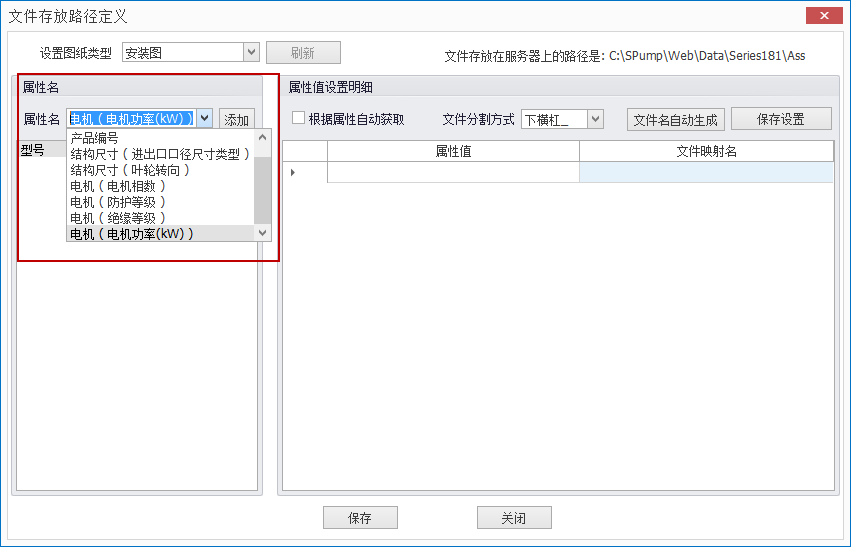

- 再点击属性名添加“电机功率”。

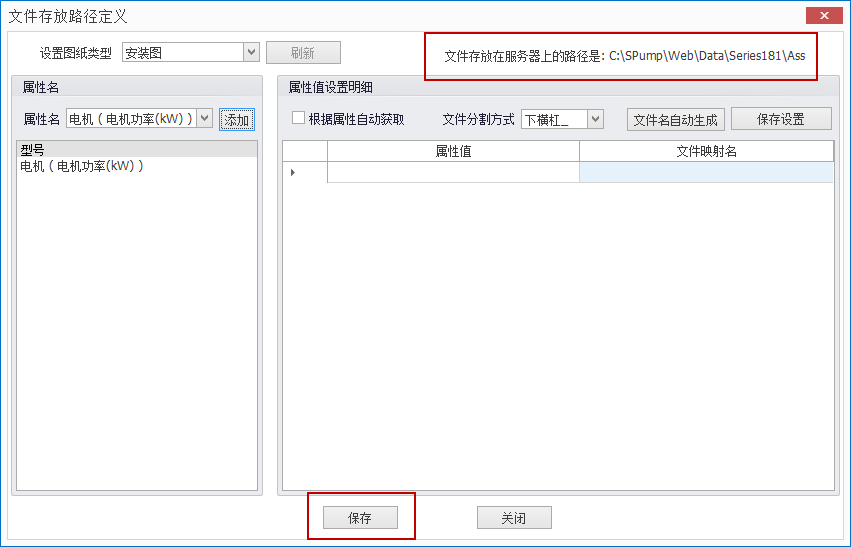

- 记住上方“文件存放在服务器上的路径”，点击“保存”，最后将该系列安装图复制到该路径文件夹下。完成操作。
- 此时点击型号查看泵信息，点击“安装图”，可查看该型号的安装图，当改变右侧电机功率属性是，安装图也会随之改变。
# 单个添加外形尺寸图

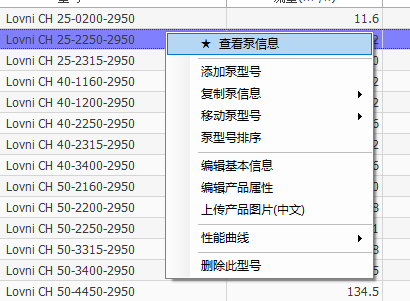

- 在泵型号上单击鼠标右键选择“编辑产品属性”，点击“产品安装图”，选择导入的安装图，点击 “上传”。
- 添加完成后点击“确定”。
注意：若一个型号下有多个产品，则需要先选中产品后再添加安装图。
例如，如下图所示产品：
# 批量产生外形尺寸图
当产品图纸安装方式一致，尺寸不一致，只有一副DWG格式的图纸， 但有尺寸系列时，本系统可以把这副图纸批量地转换成单个产品的图纸。

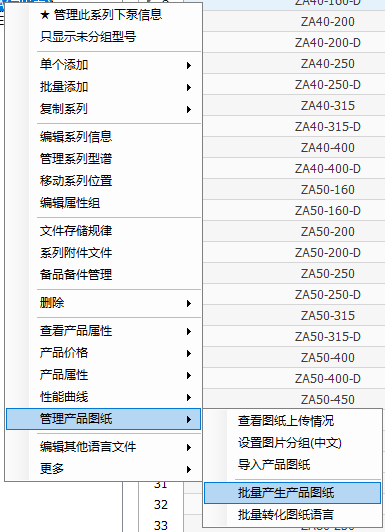

- 在系列上单击鼠标右键，点击批量管理图纸，选择“批量产生产品图纸”。
- 打开AUTOCAD软件，点击“新建EXCEL文件”，保存文件（文件名后缀为xls）。

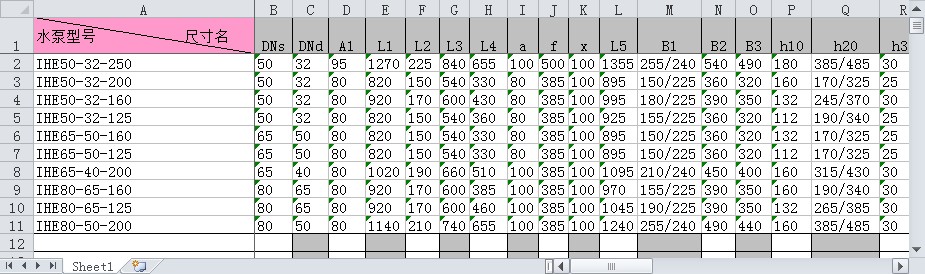

- 将安装尺寸复制进保存的EXCEL文件中

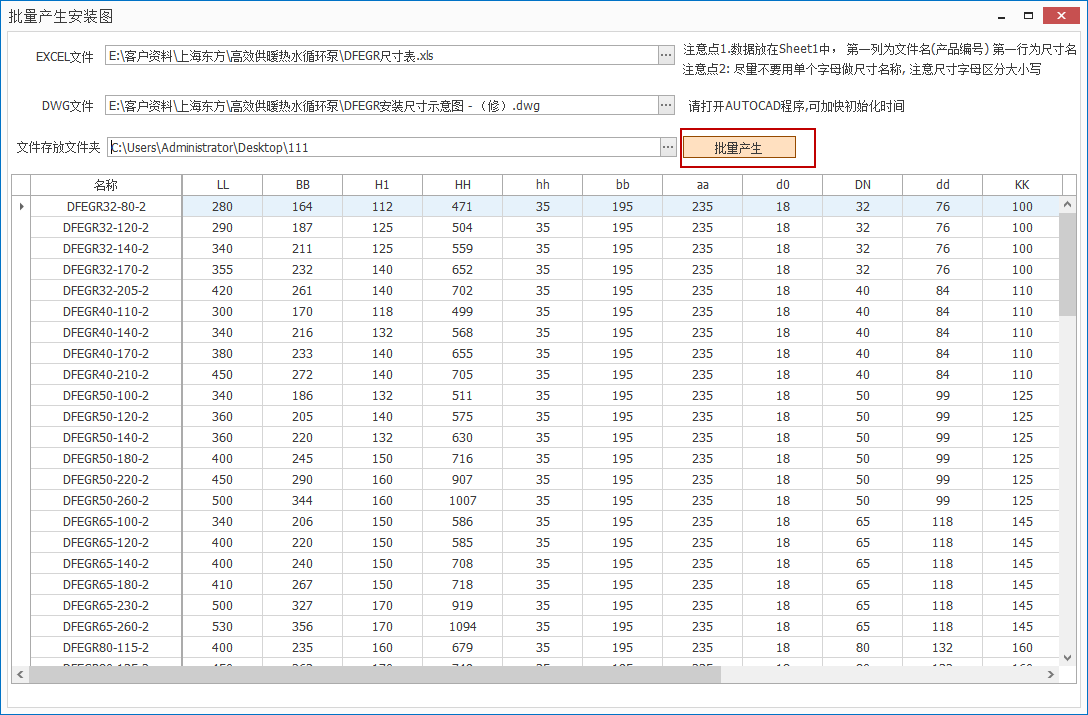

- 选择EXCEL文件和DWG文件

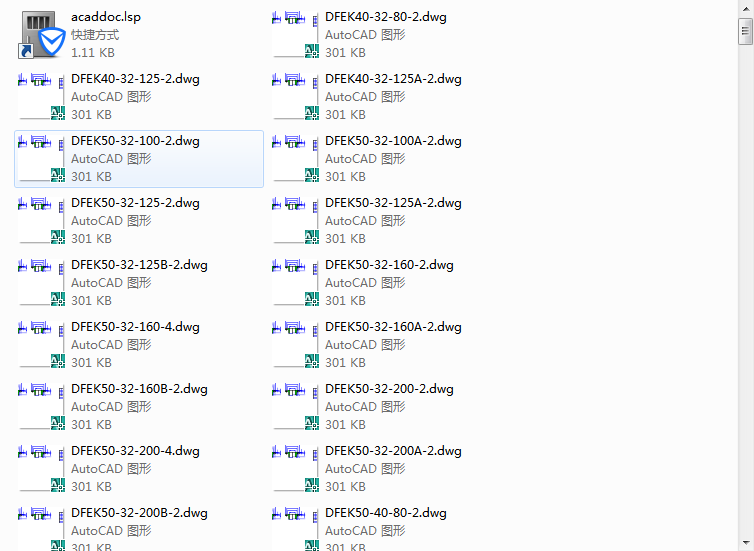

- 点击“批量产生”
