# 系列管理
系列管理包括添加离心泵系列、添加轴流泵系列、编辑系列、移动系列、删除系列。
# 添加泵系列
以添加离心泵系列为例：
- 第一步，在泵列表下选中类型
- 第二步，单击鼠标右键，选择“添加离心泵系列”
- 第三步，填写系列信息
# 系列设置

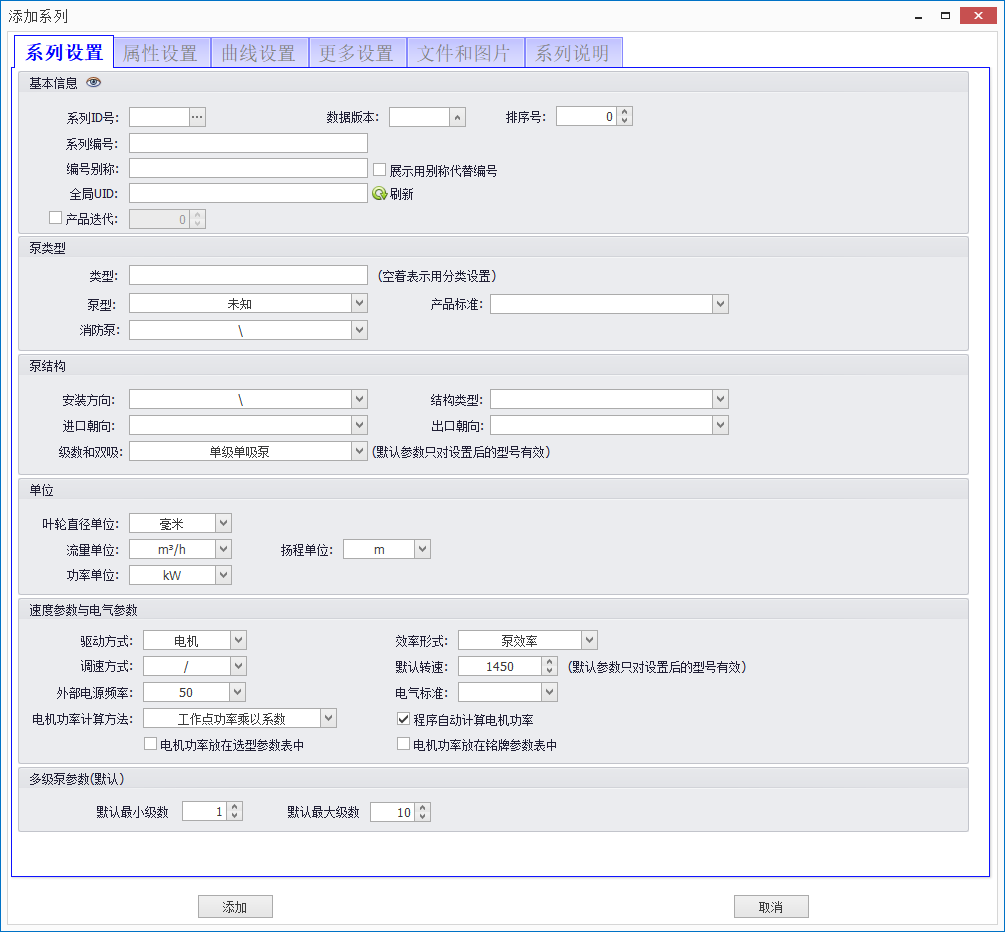

在 "系列设置" 栏中需要填写系列基本信息，选择泵类型、结构 以及单位设置、电气参数和多级泵参数。
# 基本信息
- 填写系列基本信息
# 水泵类型

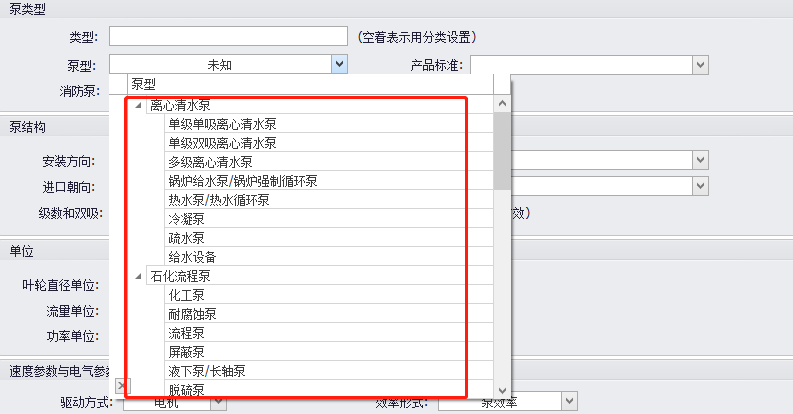

- 首先选择泵类型，然后选择产品标准，消防泵。
# 泵结构

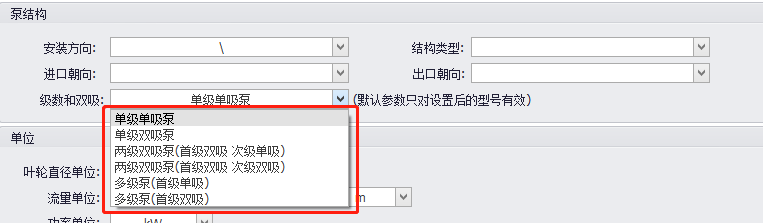

- 可设置泵安装方向、结构、 进出口朝向， 多级泵需要在级数和双吸处选择， 在下面多级泵默认参数处可设置默认泵级数以及最大级数
# 单位
- 可下来设置叶轮、流量、功率等单位。
# 电气参数
- 下拉选择或设置驱动方式、频率、转速等参数。
# 属性设置

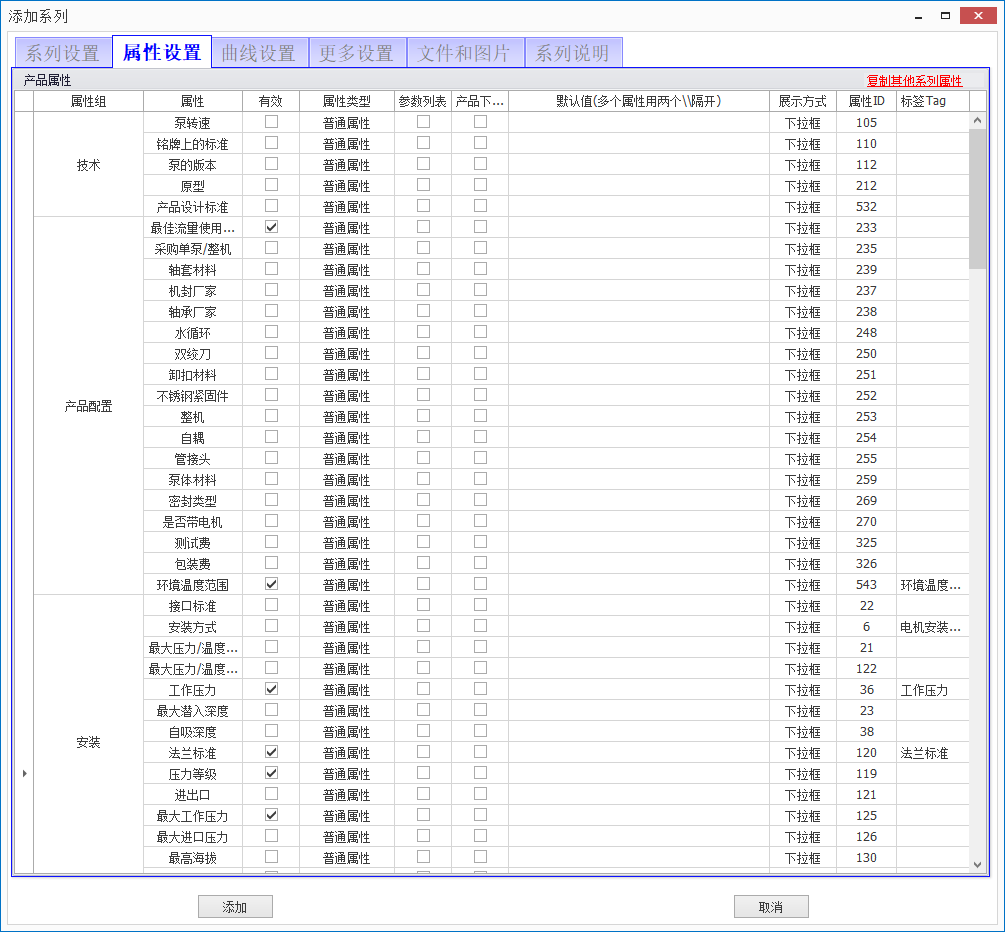

- 在属性设置栏里勾选本系列的属性，属性勾选完成后点击左下角 "添加" 即可。
# 曲线设置
# 泵默认参数
# 曲线区域默认范围
- 水泵类型选择不同。图表内容会有所不同，具体如下图：
- 水泵类型为叶轮不可切割，电机不可变速，其中允许区域范围为选型时的型谱范围。
- 水泵类型为电机可变速
- 水泵类型为叶轮可切割
# 显示设置

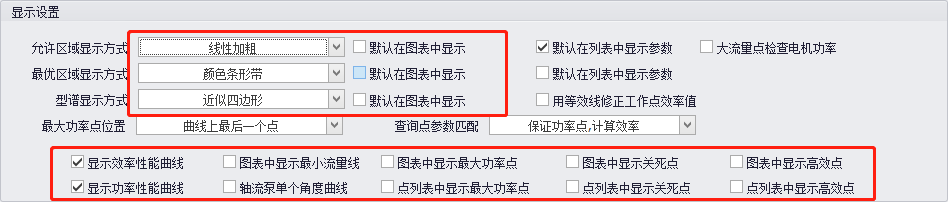

- 设置曲线在图表中的显示方式或勾选需要在图表中显示的点或曲线。
# 曲线修正
- 设置效率曲线上浮（当输入曲线是测试真是曲线是，可以设置）
# 更多设置

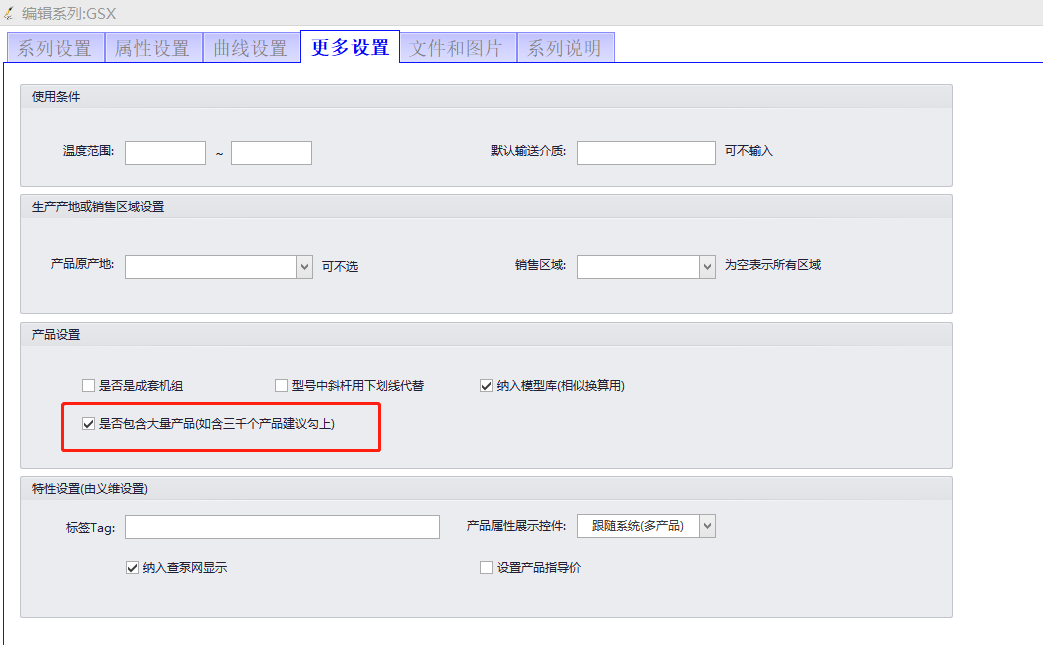

- 如果某个系列的产品特别多, 建议勾上。
# 文件和图片
文件和图片包括产品实物图、默认安装图、产品结构图、外形尺寸图。

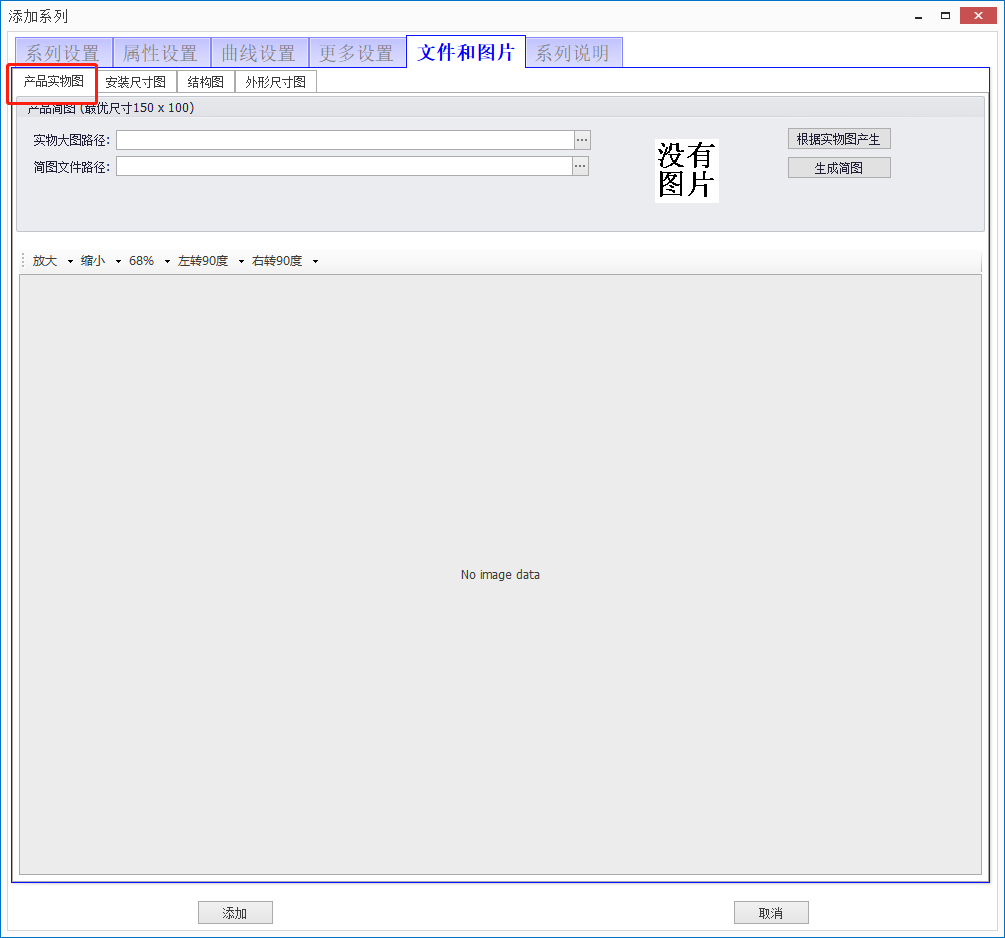

- 产品实物图，红色框中所选，可以识别大部分图片格式，上传完成后，点击“生成简图”按钮可生成简图。

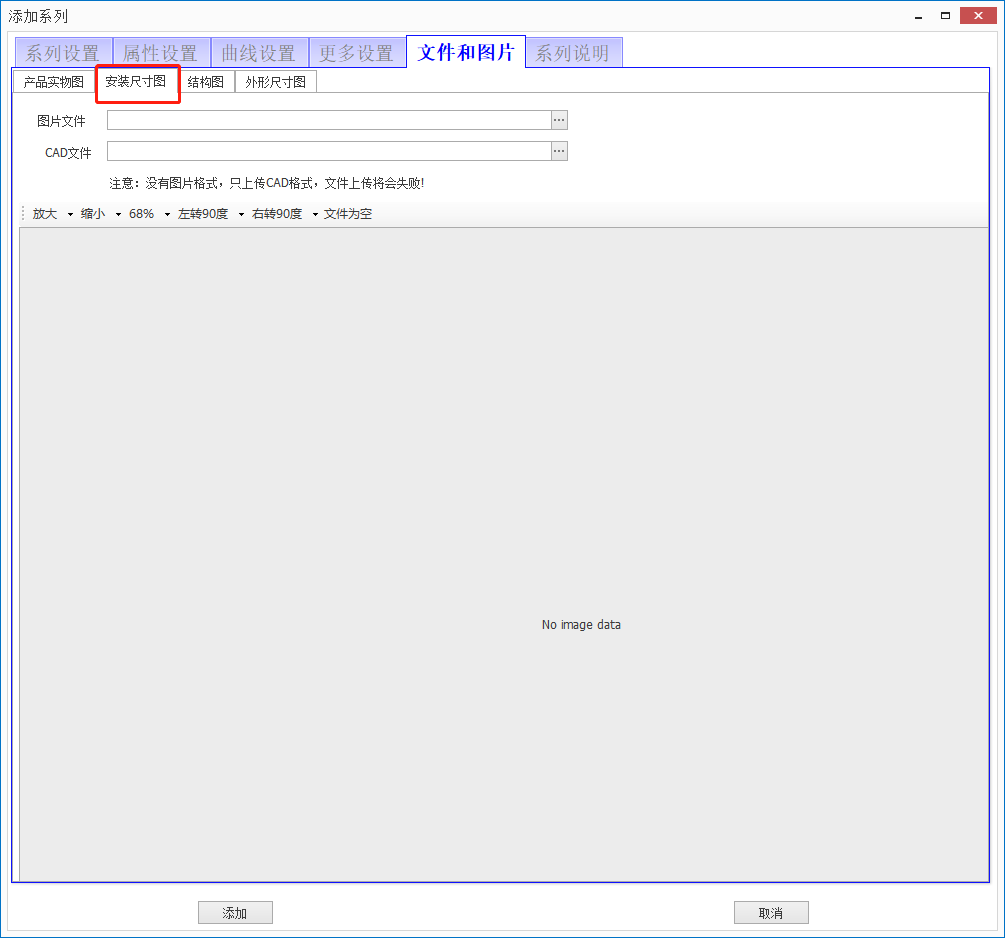

- 安装尺寸图，红色框中所选，可以上传图片和CAD文件

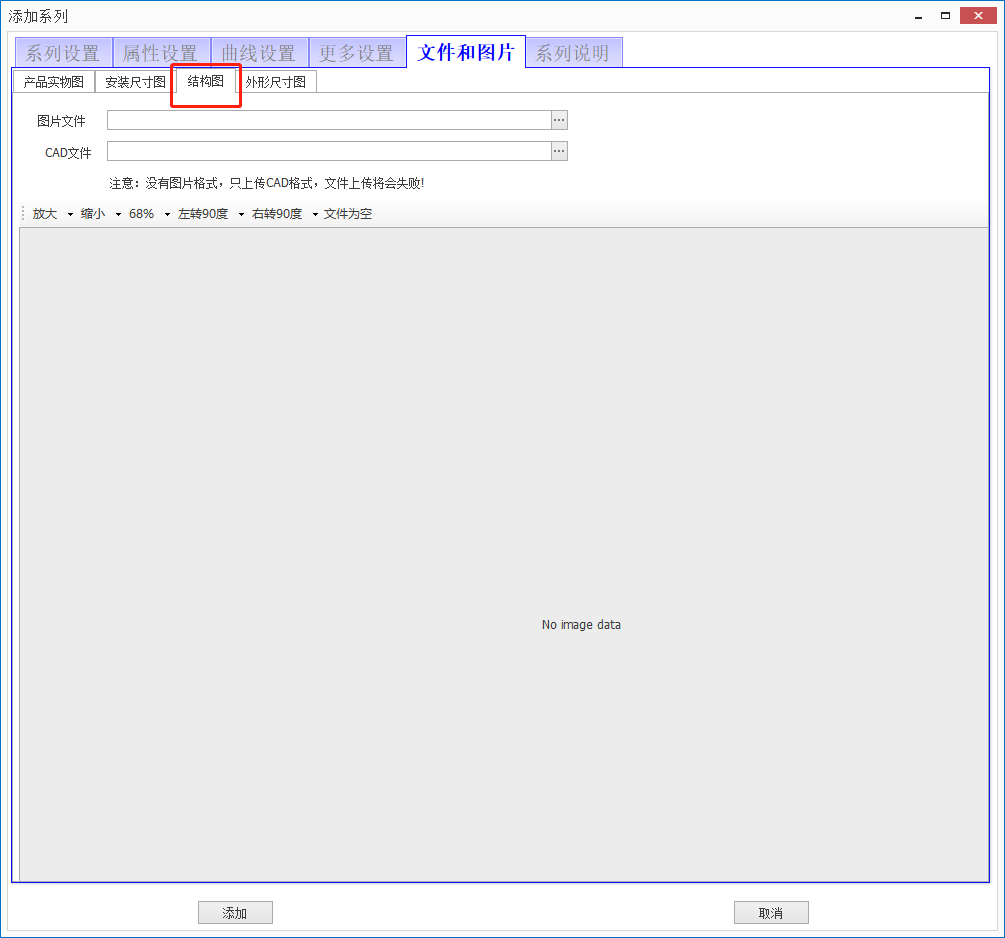

- 结构图，红色框中所选，可以上传图片和CAD文件，展示产品的爆炸图。

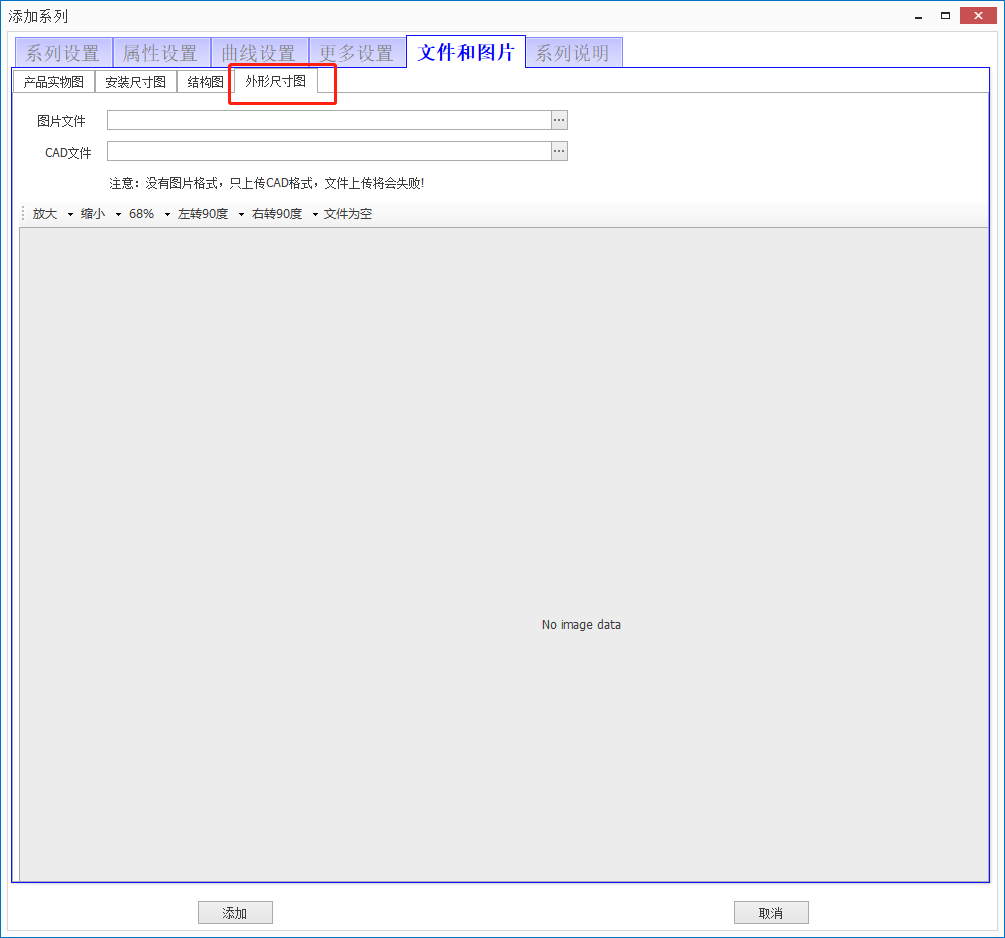

- 外形尺寸图，红色框中所选，可以上传图片和CAD文件（当该系列下所有产品共用一张安装图时，在此上传，一般不推荐在此处上传）

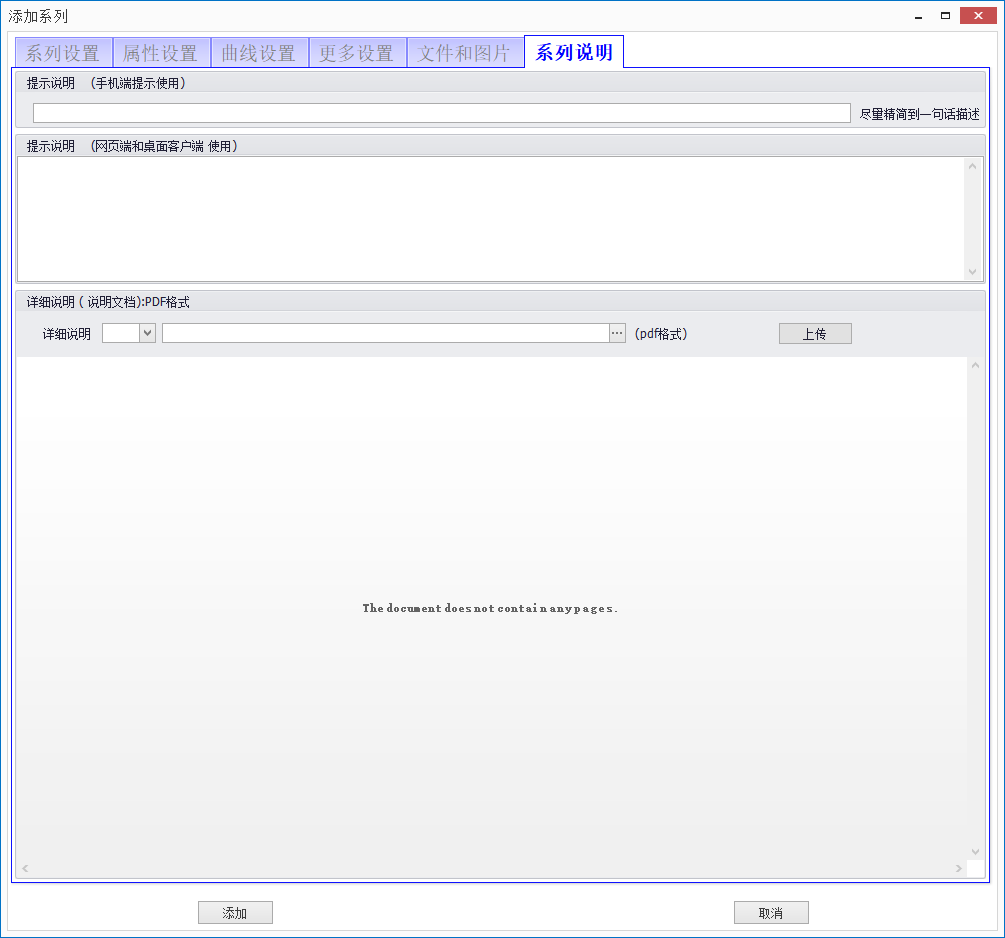

# 系列说明
- 填写完系列信息后，点击左下方“添加”按钮，完成对离心泵系列的添加。
# 编辑系列信息
- 在系列上单击鼠标右键，系列信息，选择“编辑基本信息”。

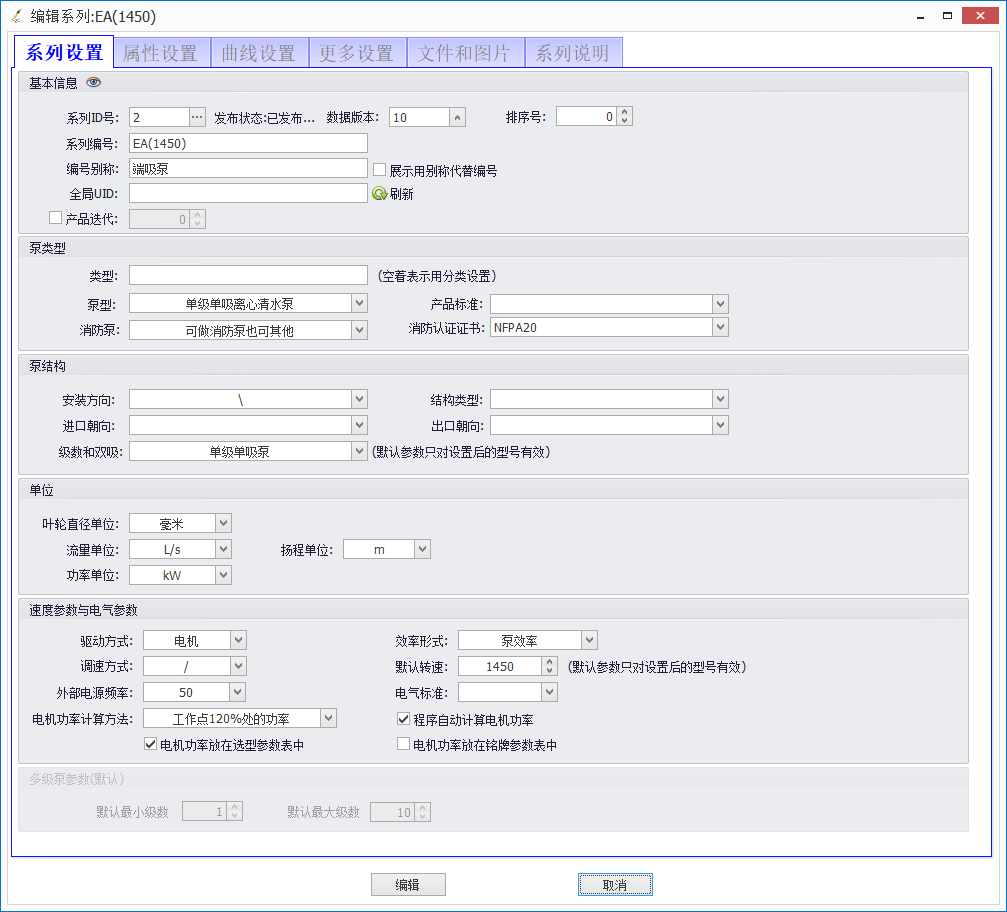

- 点击编辑系列信息，进入下图界面，可对该系列进行编辑。
注：自定义系列需要发布以后才能在电子样本中看到。
# 删除系列
- 在系列上单击鼠标右键，选择“删除”→“删除系列”，可删除该系列。
# 移动系列
移动系列指把已添加的系列移动到另外的类型下。

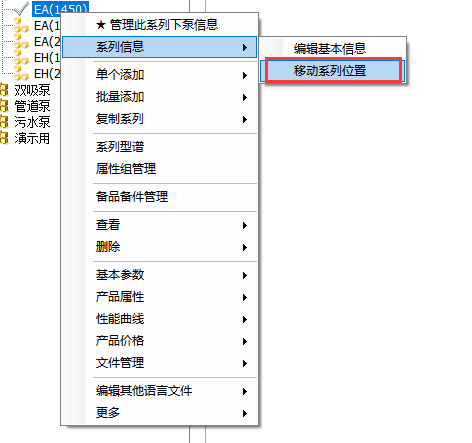

- 在系列上单击鼠标右键，选择“移动系列”。
- 点击“确定”
- 选择类型
- 点击“确定”，即可将该系列泵移至其他类型下。
# 系列发布
- 点击界面上方 "系列发布" 按钮

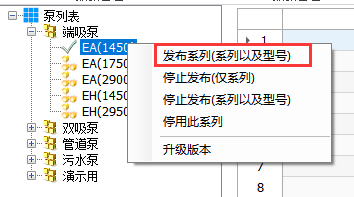

- 选中系列鼠标右键选择 "发布系列（系列以及型号）"。
- 备注：停止发布系列同理。
- 在右侧列表选中型号鼠标右键选择红色框中部分。
点击发布型号，确认发布后在泵管理中可见此型号为已发布状态，点击停用此型号可见此型号为未发布状态。
# 系列型谱

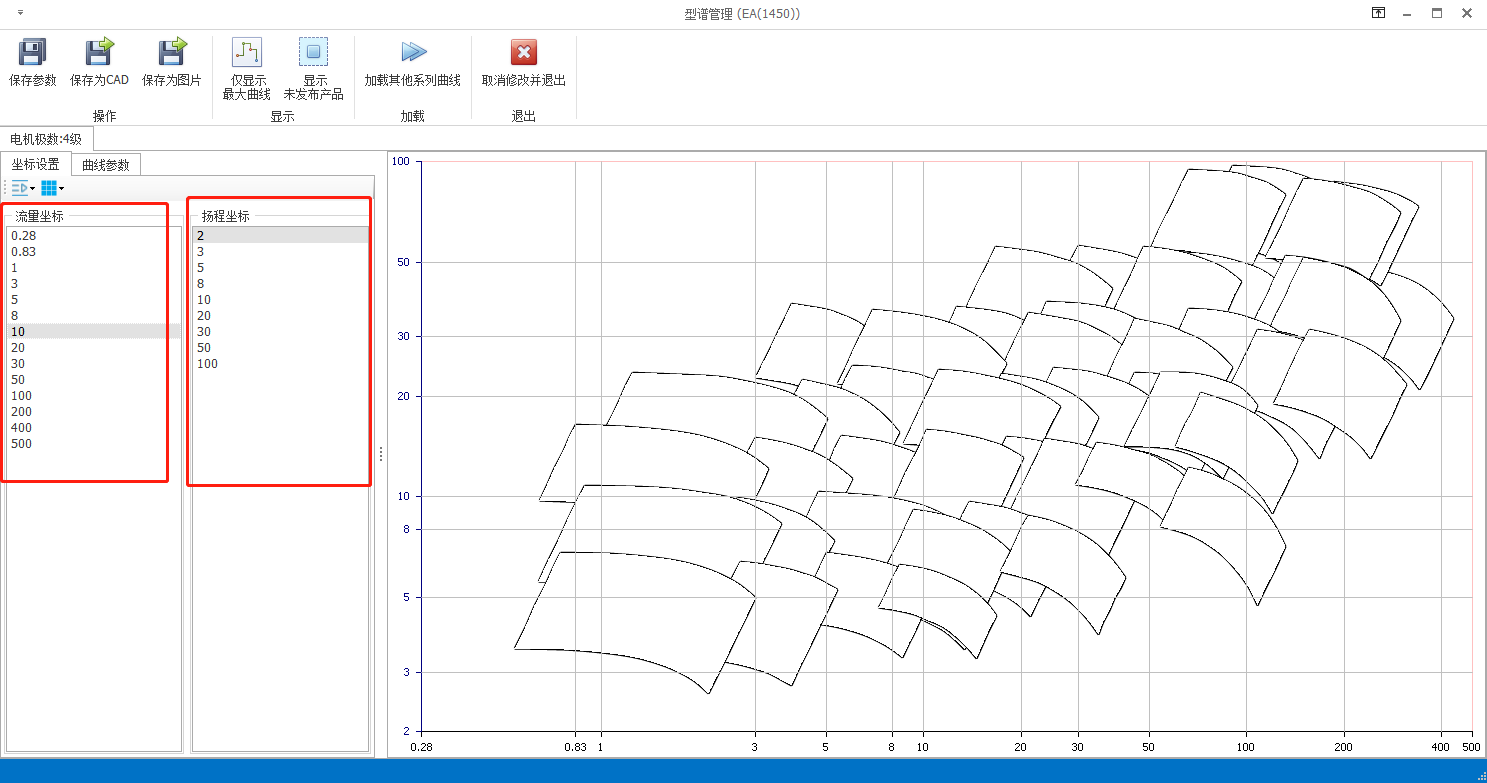

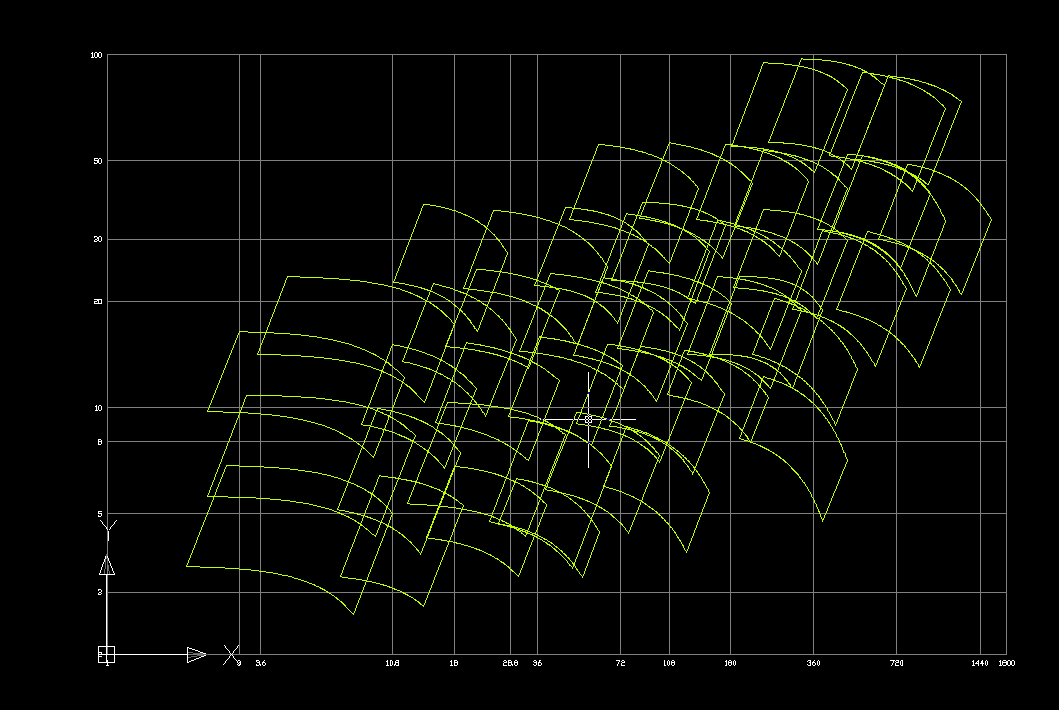

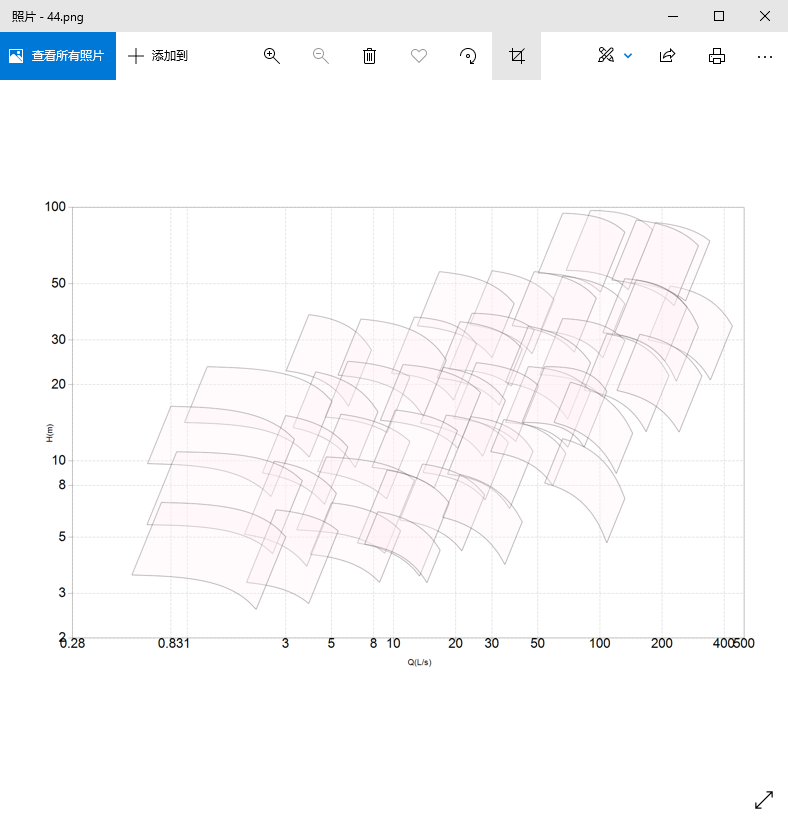

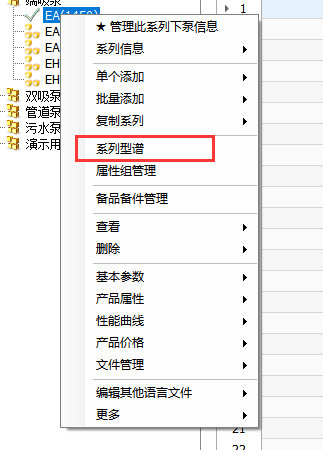

型谱图是根据转速而生成的，不同的电机级数具有不同的型谱图，如图：
注意：型谱是在添加水泵型号完成之后才会产生。
- 在左侧界面 “流量坐标” 和 “扬程坐标”上单击鼠标右键可以添加、编辑、删除坐标。

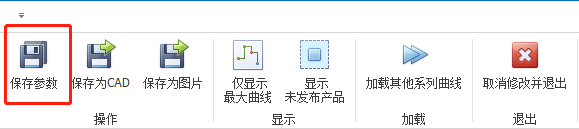

- 在添加完成之后点击 “保存参数”，添加的流量和扬程的坐标就会显示出来了。

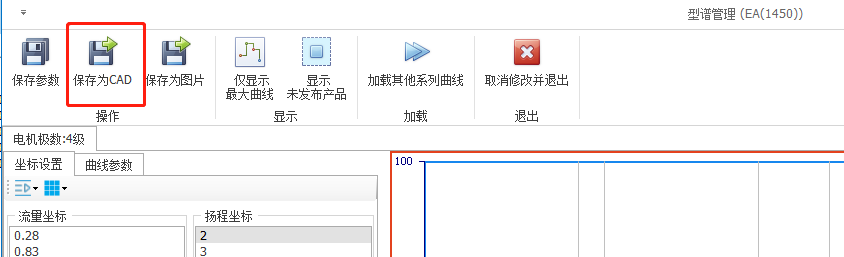

点击上方 "保存为CAD"

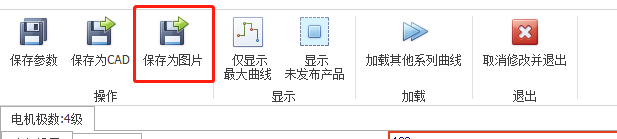

点击上方 "保存为图片"
- 设置图片信息。
# 文件管理
# 文件存储规律
- 在类型上鼠标右键选择"文件管理" - "文件存储规律"。 -->
# 网络视频管理

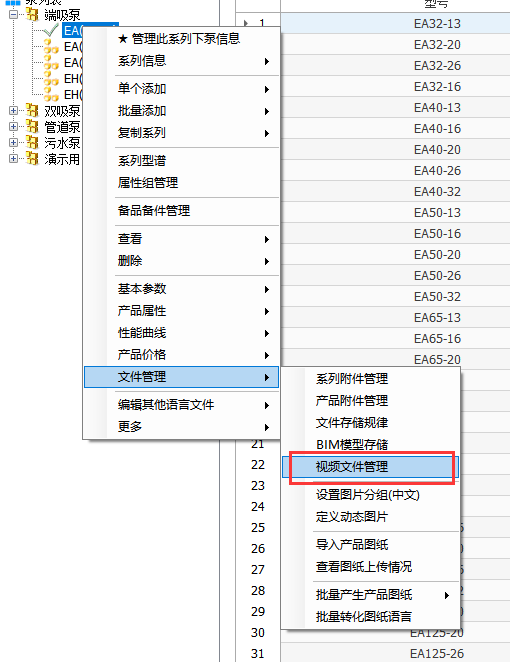

在主界面管理栏中点击“系列发布”，选择型号点击右键。
进入网络视频管理界面。
# 添加网络视频
点击 “添加” 按钮。
选择视频来源，填写视频名称，及视频标识。
填写完成点击 “确定”，在点“保存” 按钮即可完成添加。
注：
视频标识网址只取 下图所框选部分
点击 “确定” 按钮之后，一定要再次点击 “保存” 按钮。
# 编辑网络视频

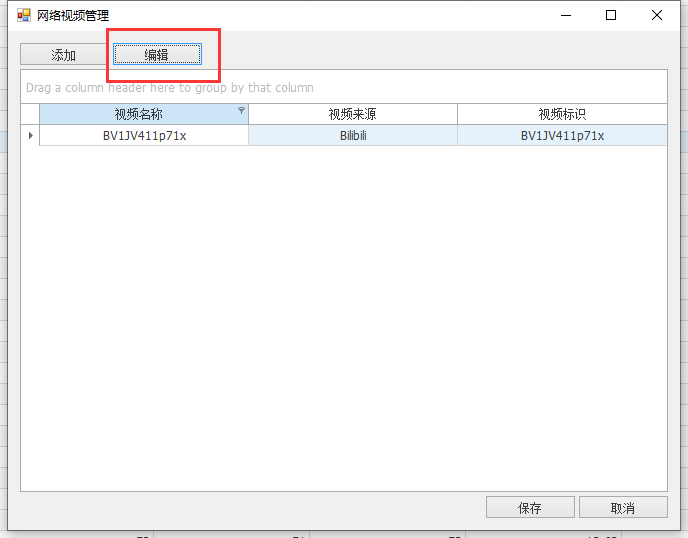

选中要编辑的网络视频
点击 “编辑” 按钮，进入编辑网络视频界面。
确认填写无误之后点击 "确定” 按钮，完成编辑。
注：
视频标识网址只取 下图红色框选部分
点击 “确定” 按钮之后，一定要再次点击 “保存” 按钮。
# 查看图纸上传情况

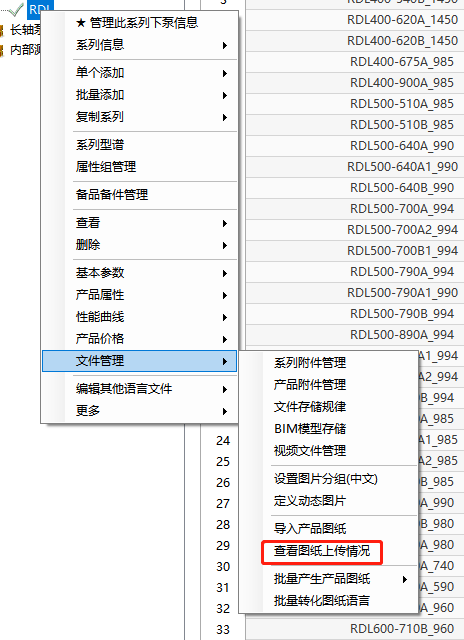

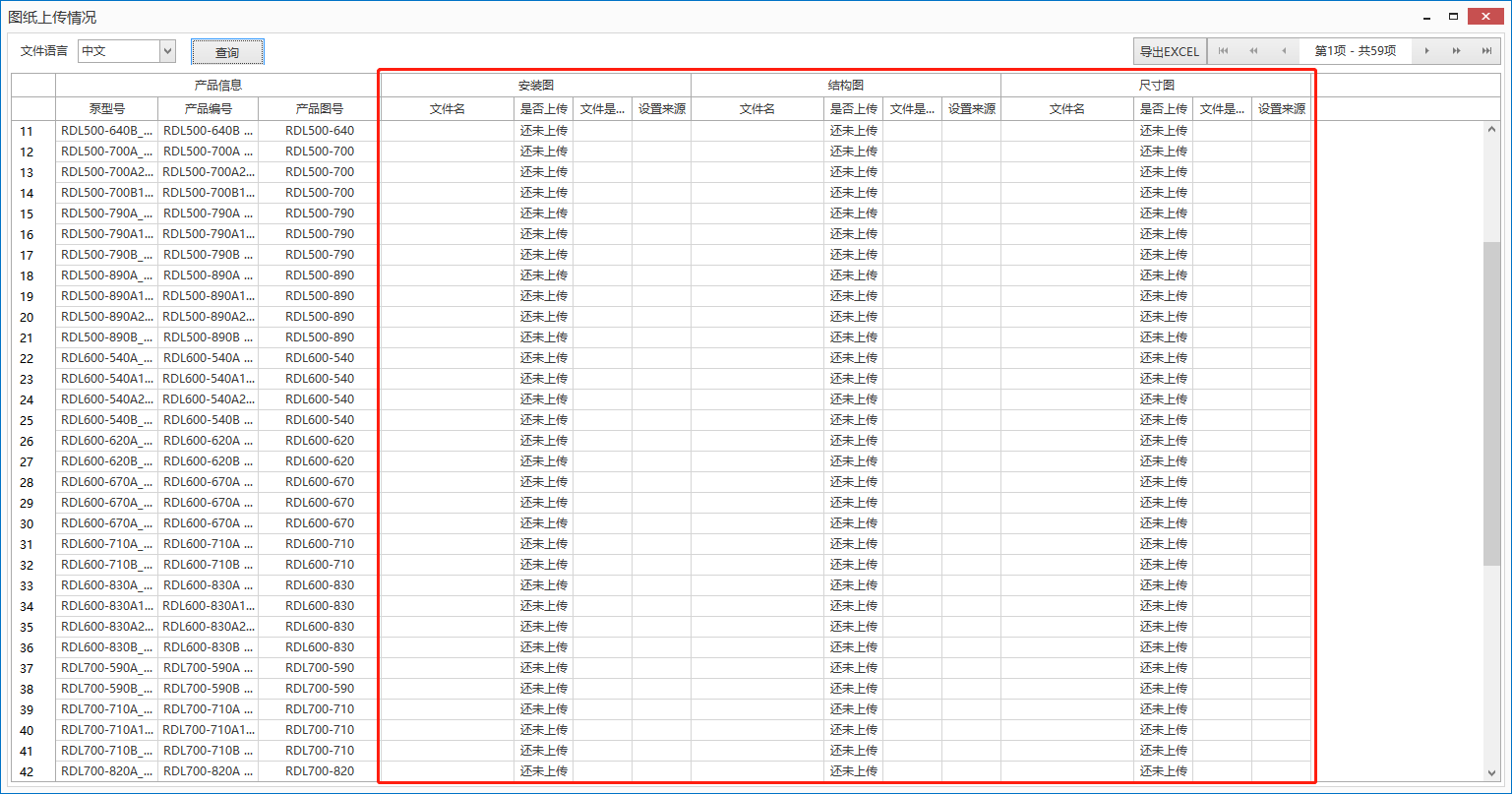

- 选中已添加系列，鼠标右击，选择 "文件管理" ---> "查看图纸上传情况"。

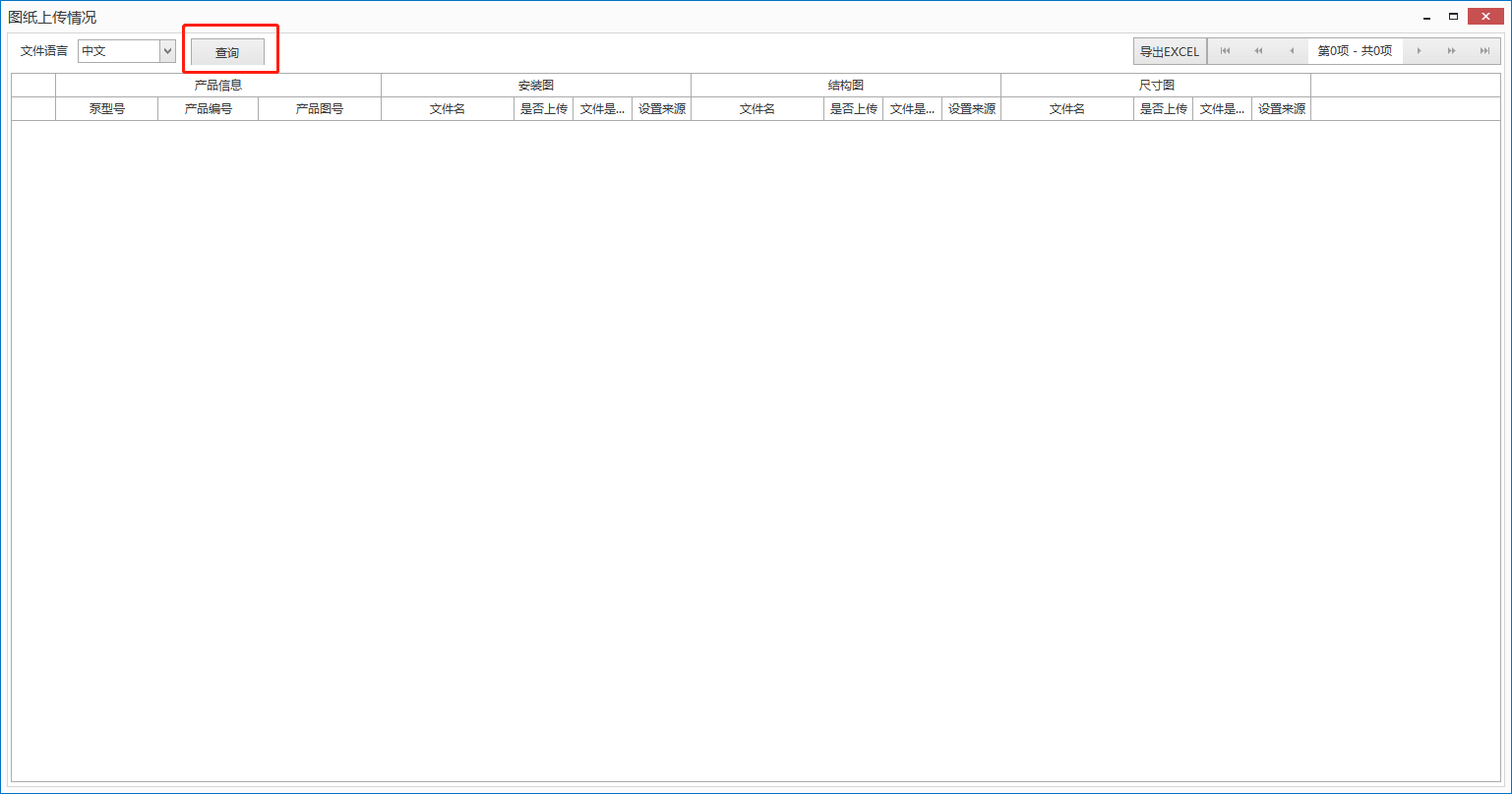

- 点击"查询"按钮，即可查看该系列的图纸上传情况。
